特點
- 高剛性機械結構配合日本三菱伺服控制系統，可確保送料精密度。
- 操作方式採人機介面觸控面板。。
- 段式長度的次數設定(段式次數到達可選擇送出信號把料剪斷)。
- 材料自動監測功能可節省人力並可與沖床連線可達到操作安全。
- 針對厚料需求可採用四滾輪送料機確保送料精準度。
規格
NC4 系列 設備規格
| 型號 | NC4-300 | NC4-400 | NC4-500 | NC4-600 | NC4-800 | NC4-1000 | NC4-1250 | |
|---|---|---|---|---|---|---|---|---|
| 材料寬度 | mm | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 |
| 材料厚度 | mm | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 |
| 送料上滾輪 | mm | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) | 112 x 1 (Pu 滾輪) |
| 送料下滾輪 | mm | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 |
| 伺服馬達 | kW | 3.5 | 3.5 | 5.0 | 5.0 | 7.0 | 7.0 | 7.0 |
| 送料長度 | mm | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 |
| 送料線高度 | mm | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 |
專業
- ● 氣壓式放鬆
- ● 送料精準
- ● 穩定度高
- ● 可客製化
- ● 特殊工程軟體要求
-

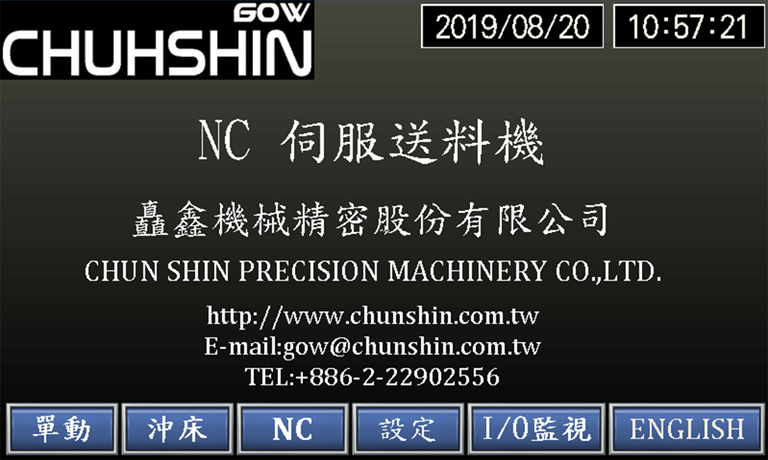

主畫面：可選擇中英文畫面 -

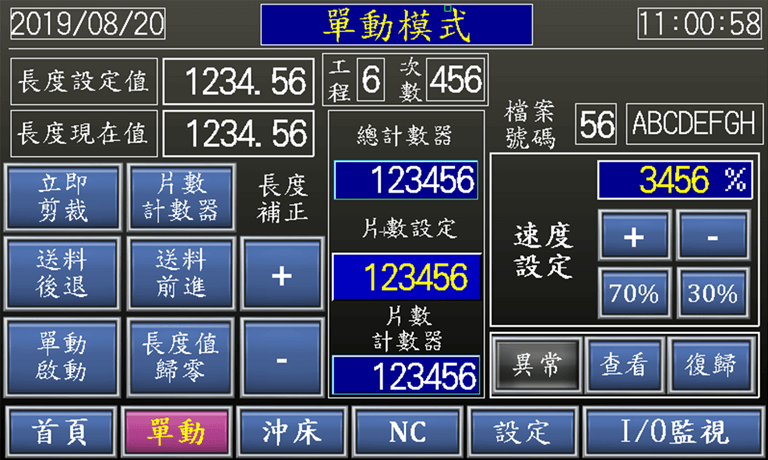

單動模式：試模微調及一行程沖壓 -

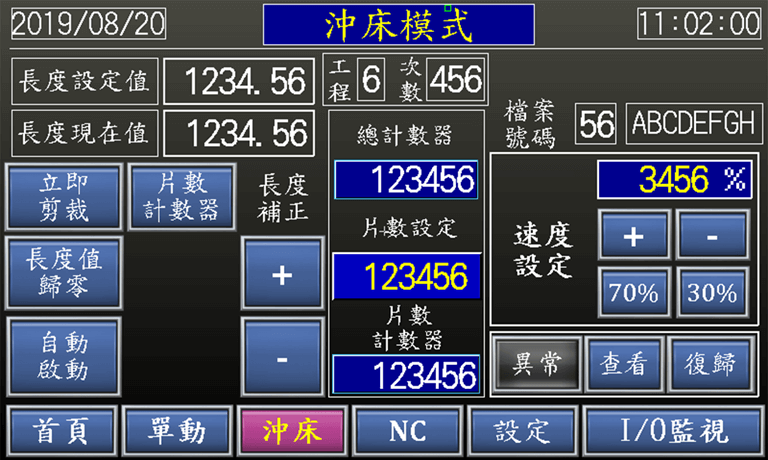

沖床模式：連續沖壓 -

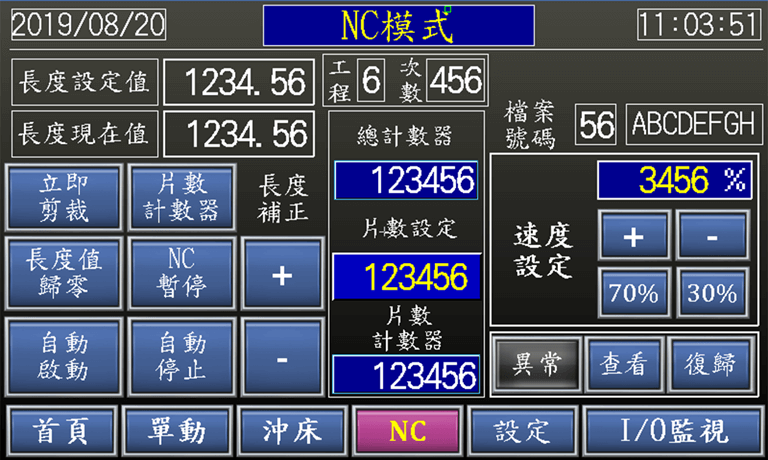

NC 模式：送料機控制沖床連續沖壓 -

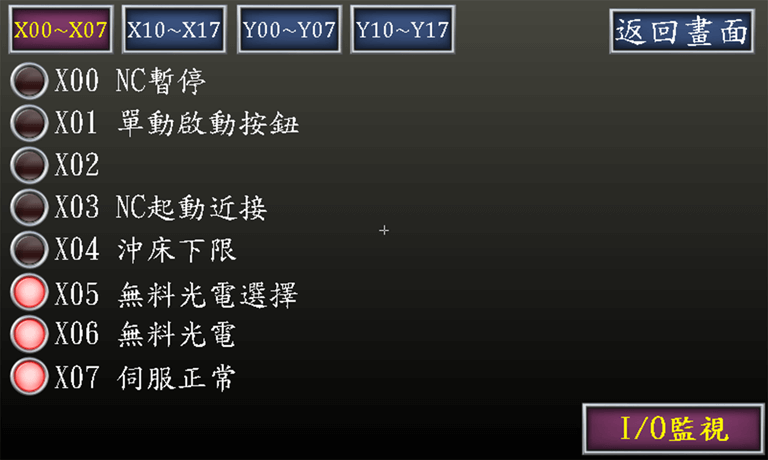

I/0 監視畫面 -

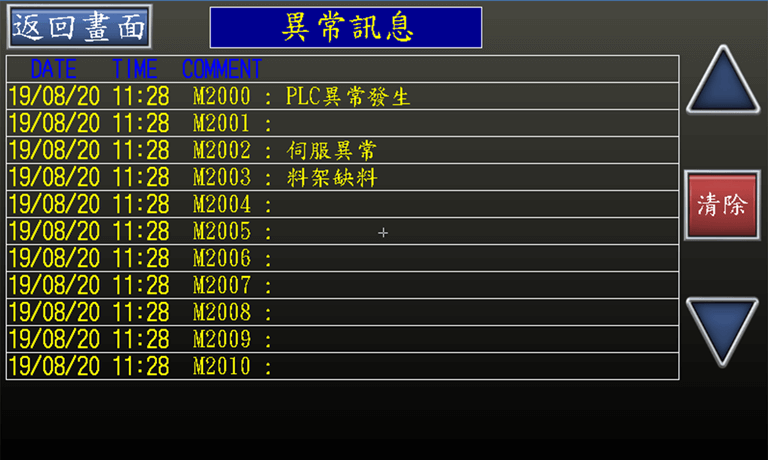

異常訊息畫面說明
-

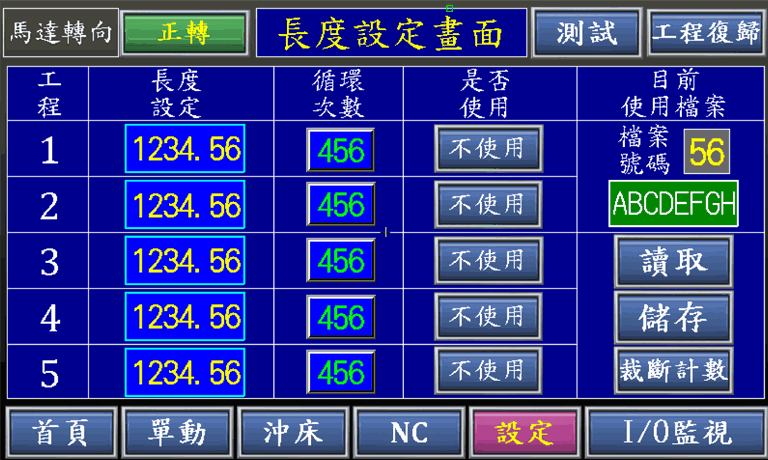

長度設定模式：可用於多段式控制，段式長度及次數皆可設定 -
-

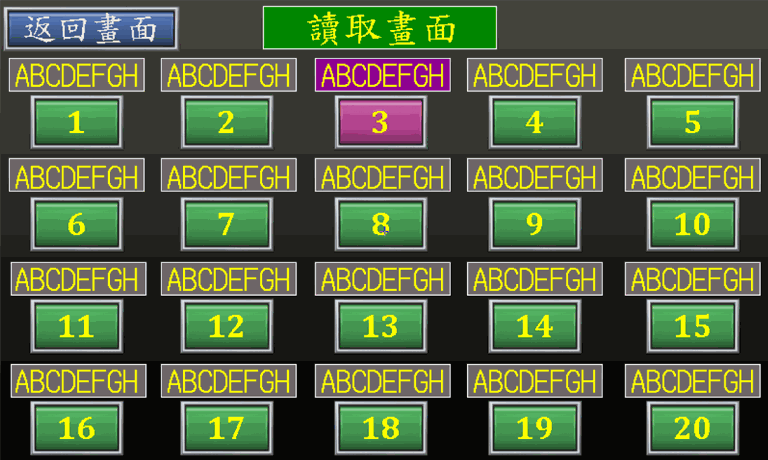

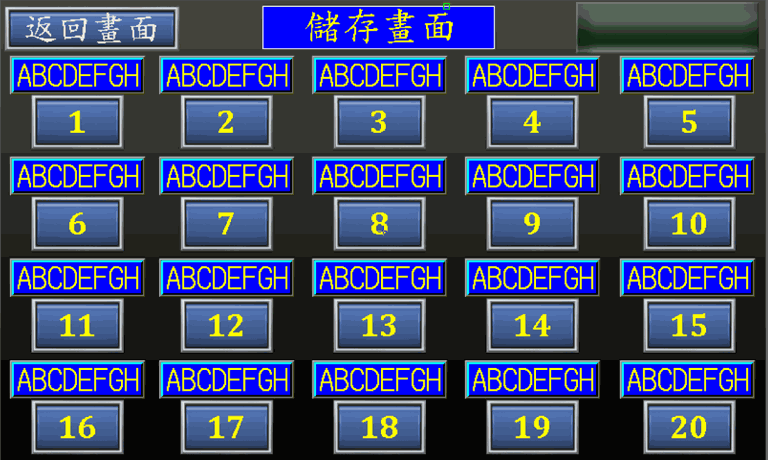

可將送料數值記憶儲存及開啟，且可配合模具編號記憶 -
配件
- ● 段式長度的次數設定(段式次數到達可選擇送出信號把料剪斷)
- ● 7" 觸控式螢幕設定
- ● PLC 控制器
- ● 電腦伺服控制器
- ● 送料滾輪氣壓式放鬆
- 齒輪箱驅動裝置
