NC4 Series
Dòng máy cấp liệu NC Servo dành cho vật liệu tấm dày
Máy cấp liệu servo NC sử dụng kết cấu cơ khí có độ cứng vững cao, kết hợp với hệ thống điều khiển servo hiệu suất cao, mang lại khả năng cấp liệu ổn định và chính xác.
Được trang bị giao diện vận hành thông minh và thân thiện với người dùng, cho phép cài đặt chiều dài và số lần cấp liệu theo yêu cầu gia công. Thao tác đơn giản, cài đặt linh hoạt, giúp nâng cao hiệu quả sản xuất.
Phù hợp với nhiều loại dây chuyền dập kim loại tấm tự động, cung cấp giải pháp cấp liệu có độ chính xác cao, hiệu suất cao, ổn định và đáng tin cậy.
Đặc trưng
- Kết cấu cơ khí có độ cứng vững cao kết hợp với hệ thống điều khiển servo Mitsubishi của Nhật Bản, đảm bảo độ chính xác khi cấp liệu.
- Sử dụng bảng điều khiển màn hình cảm ứng HMI để điều khiển và cài đặt vận hành.
- Có thể cài đặt số lần cấp liệu theo chiều dài phân đoạn (khi đạt đủ số lần cài đặt, có thể chọn xuất tín hiệu để cắt vật liệu).
- Chức năng giám sát vật liệu tự động giúp tiết kiệm nhân công và có thể kết nối với máy dập để nâng cao độ an toàn khi vận hành.
- Đối với vật liệu tấm dày, có thể sử dụng máy cấp liệu 4 con lăn để đảm bảo độ chính xác khi cấp liệu.
Thông số kỹ thuật
NC4 Series Specification
| Model | NC4-300 | NC4-400 | NC4-500 | NC4-600 | NC4-800 | NC-1000 | NC-1250 | |
|---|---|---|---|---|---|---|---|---|
| Width of Material | mm | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 |
| Thickness of Material | mm | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 |
| Feed Roll Up | mm | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) |
| Work Roll Down | mm | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 |
| Servo Motor | kW | 3.5 | 3.5 | 5.0 | 5.0 | 7.0 | 7.0 | 7.0 |
| Feed Length | mm | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 |
| P.L.H Adjustment | mm | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 |
Chuyên khoa
- ● Hệ thống nhả bằng khí nén
- ● Cấp liệu chính xác
- ● Độ ổn định cao
- ● Có thể tùy chỉnh theo yêu cầu
- ● Đáp ứng yêu cầu phần mềm kỹ thuật đặc biệt
-
Màn hình chính: Có thể chọn hiển thị bằng tiếng Anh hoặc tiếng Việt. -
Chế độ chạy đơn: Dùng để căn chỉnh khuôn, điều chỉnh tinh và dập một hành trình -
Chế độ máy dập (Press Mode): Dập liên tục. -
Chế độ NC: Máy cấp phôi (Feeder) điều khiển máy dập hoạt động dập liên tục. -
Màn hình giám sát I/O -
Màn hình báo lỗi (Alarm)
-
Chế độ cài đặt chiều dài: Có thể sử dụng cho điều khiển đa đoạn (Multi-step), cho phép cài đặt chiều dài và số lần dập của từng đoạn. -
-

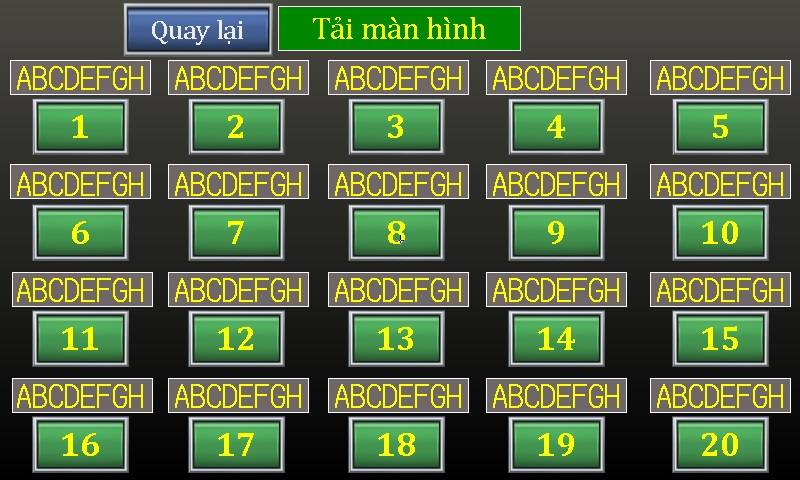

Chức năng này có thể ghi nhớ, lưu trữ và truy xuất giá trị chiều dài nạp liệu, đồng thời kết hợp với số mã khuôn để lưu vào bộ nhớ -
Phụ kiện
- ● Cài đặt số lần cấp liệu theo từng đoạn chiều dài (khi đạt số lần cài đặt, có thể tùy chọn xuất tín hiệu để cắt vật liệu).
- ● Cài đặt thông qua màn hình cảm ứng 7 inch.
- ● Bộ điều khiển PLC.
- ● Bộ điều khiển servo bằng máy tính.
- ● Cơ cấu nhả con lăn cấp liệu bằng khí nén.
- Bộ truyền động bằng hộp giảm tốc
- Bộ cấp dầu bôi trơn hai mặt có chức năng vi chỉnh
- Nâng cấp máy cấp liệu thành loại 4 con lăn, kết hợp với bộ truyền động bằng hộp bánh răng (dùng cho vật liệu có độ dày 5–6 mm).
- Có thể lắp thêm bộ mã hóa (Encoder) bên ngoài để tự động bù sai số cấp liệu tích lũy.
- Đáp ứng các yêu cầu về phần mềm lập trình chuyên dụng
