特點
- 新概念設計有效節省設備空間。
- 高剛性機械結構配合日本三菱伺服控制系統確保送料精密度。
- 操作方式採用人機介面觸控式面板，操作簡單可提升工作效率。
- 材料自動監測功能，節省人力並可與沖床連線達到操作安全。
- 送料滾輪與整平滾輪經過特殊熱處理達到HRC60度之標準，表面鍍硬鉻，研磨等多道工藝技術讓滾輪使用壽命更為長久。
- 材料架採用油壓擴張方式，可有效節省人力並提高工作效率。
規格
整平送料機規格
| 型號 | NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|---|
| 材料寬度 | mm | 300 | 400 | 500 |
| 材料厚度 | mm | 0.4 ~ 3.2 | 0.4 ~ 3.2 | 0.4 ~ 3.2 |
| 送料滾輪 | mm | 72 x 2 pcs | 72 x 2 pcs | 72 x 2 pcs |
| 整平滾輪 | mm | 51 x 7 pcs | 51 x 7 pcs | 51 x 7 pcs |
| 整平滾輪排列方式 | 上 4 / 下 3 | 上 4 / 下 3 | 上 4 / 下 3 | |
| 伺服馬達 | kW | 3.5 | 3.5 | 3.5 |
| 空氣源 | kg/cm² | 5 | 5 | 5 |
| 送料線高度 | mm | 1150 ±70 | 1150 ±70 | 1150 ±70 |
材料架規格
| 材料寬度 | mm | 300 | 400 | 500 |
|---|---|---|---|---|
| 料架荷重 | kg | 1500 | 1500 | 2000 |
| 材料內徑 | mm | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 |
| 材料外徑 | mm | Ø1200 或 Ø1500 (選配) | Ø1200 或 Ø1500 (選配) | Ø1200 或 Ø1500 (選配) |
| 擴張方式 | 手搖式 (選配 : 油壓式) | 手搖式 (選配 : 油壓式) | 手搖式 (選配 : 油壓式) | |
| 料架馬達 | HP | 1 | 1 | 1 |
| 料架變頻 | kW | 0.75 | 1.5 | 1.5 |
外型尺寸規格
| NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|
| A (mm) | 1240 | 1390 | 1540 |
| B (mm) | 810 | 910 | 1010 |
| C (mm) | 850 | 950 | 1050 |
整平能力表
| 型號 | NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|---|
| 0.4 | 300 | 400 | 500 | |
| 0.8 | 300 | 400 | 500 | |
| 1 | 300 | 400 | 500 | |
| 1.2 | 300 | 400 | 500 | |
| 1.5 | 300 | 400 | 400 | |
| 材料厚度 (mm) | 1.8 | 300 | 350 | 300 |
| 2 | 300 | 310 | 250 | |
| 2.3 | 260 | 250 | 130 | |
| 2.5 | 200 | 200 | - | |
| 2.8 | 150 | 150 | - | |
| 3 | 135 | 135 | - | |
| 3.2 | 120 | 120 | - |
專業
- • 高效率
- • 精確性
- • 節省空間
- • 穩定度高
- • 精密度高
-

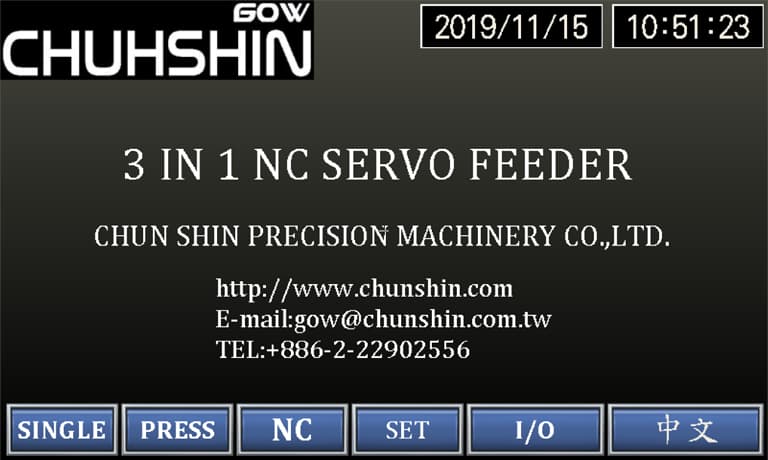

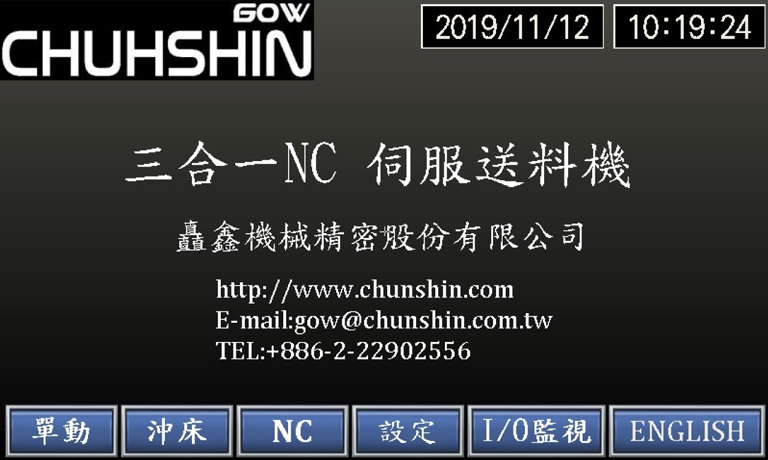

主畫面：可選擇中英文畫面 -

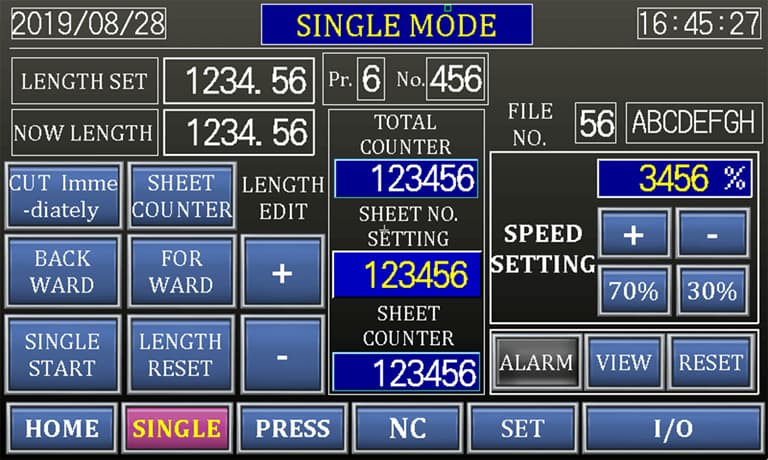

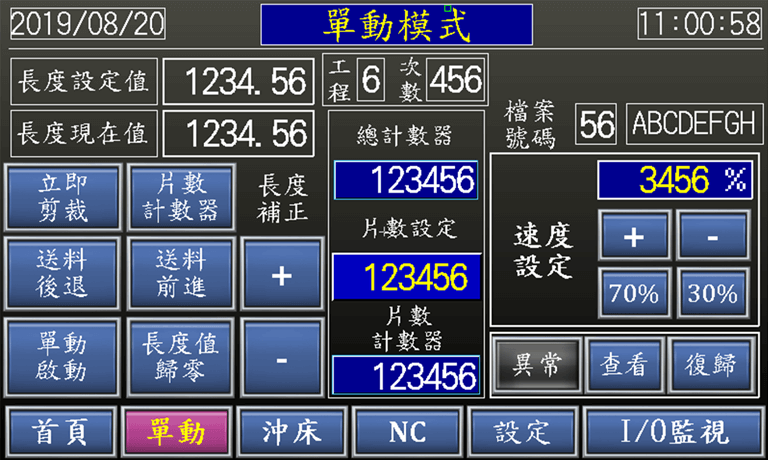

單動模式：試模微調及一行程沖壓 -

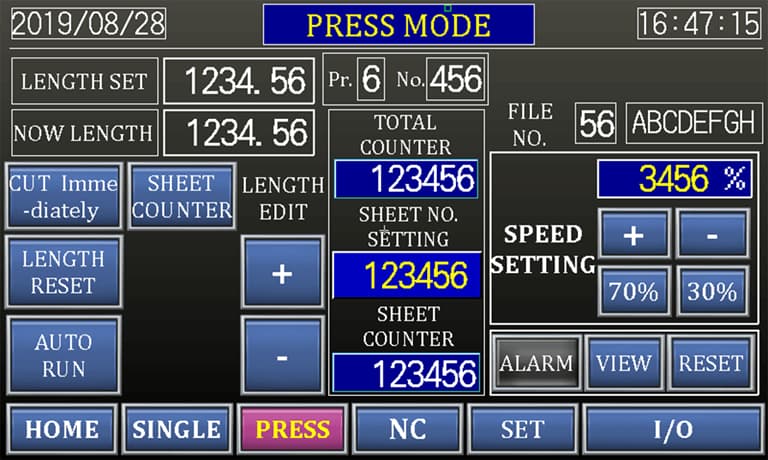

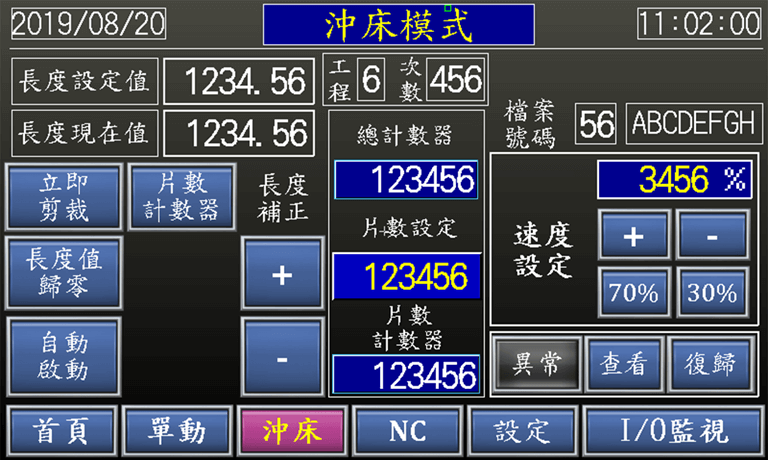

沖床模式：連續沖壓 -

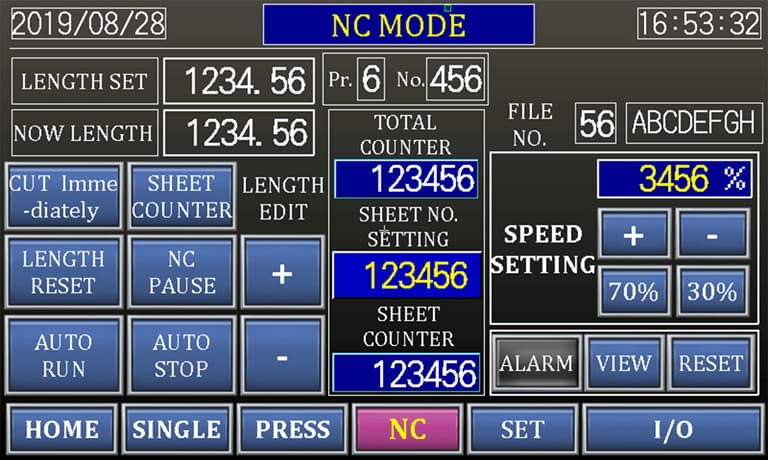

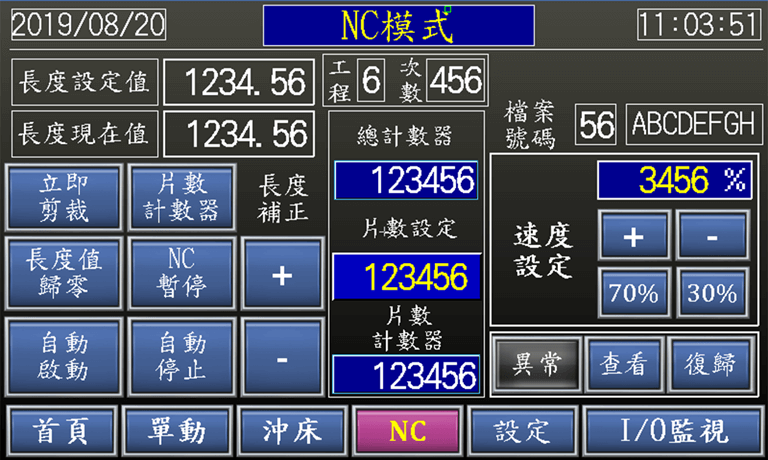

NC 模式：送料機控制沖床連續沖壓 -

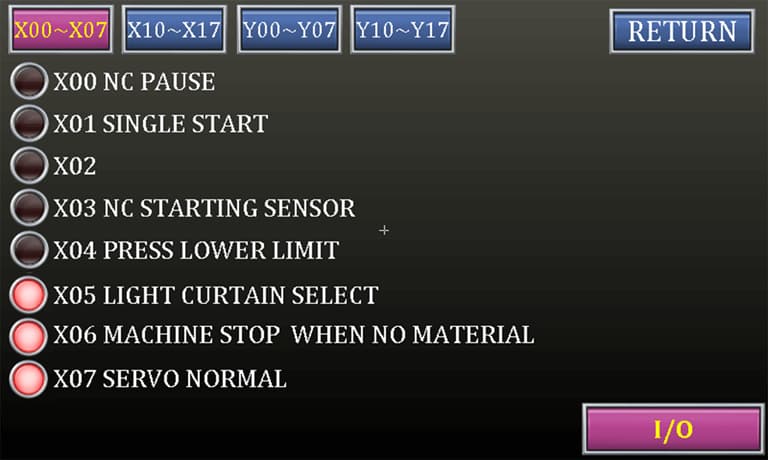

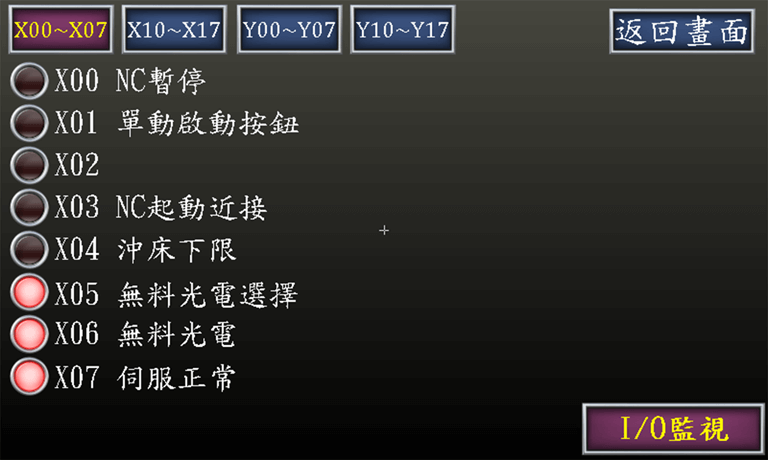

I/0 監視畫面 -

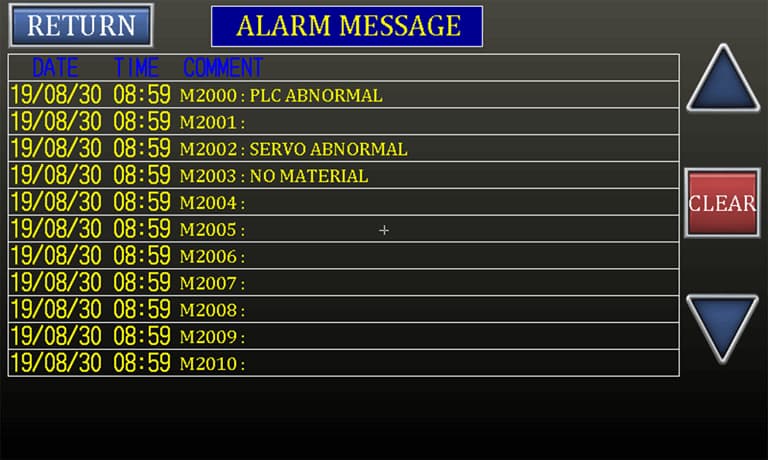

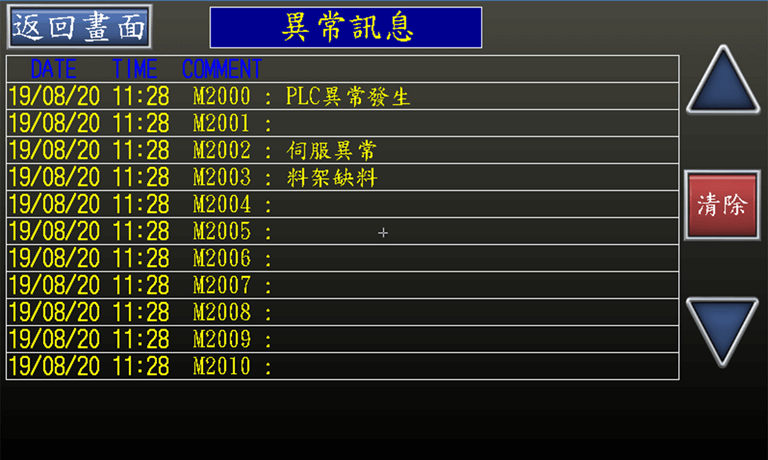

異常訊息畫面說明
-

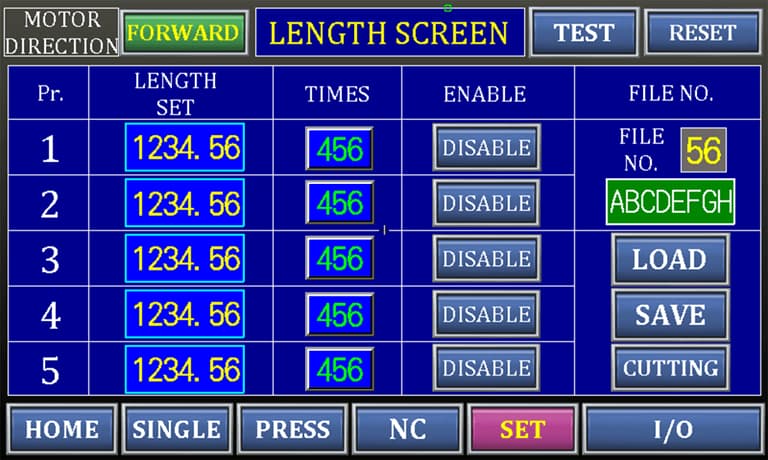

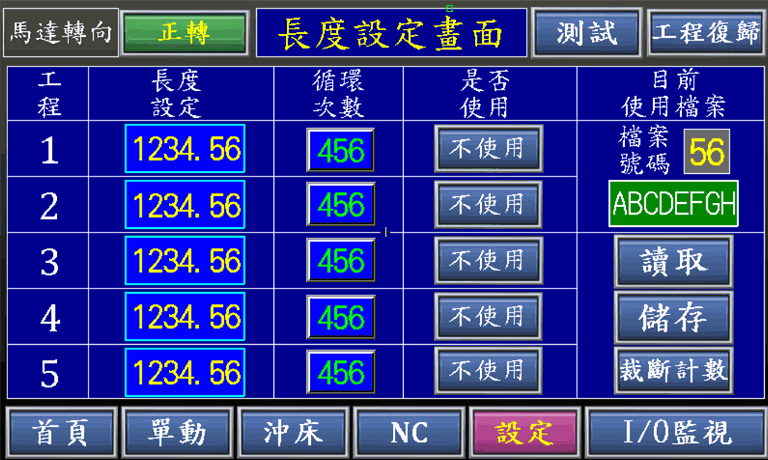

長度設定模式：可用於多段式控制，段式長度及次數皆可設定 -
-

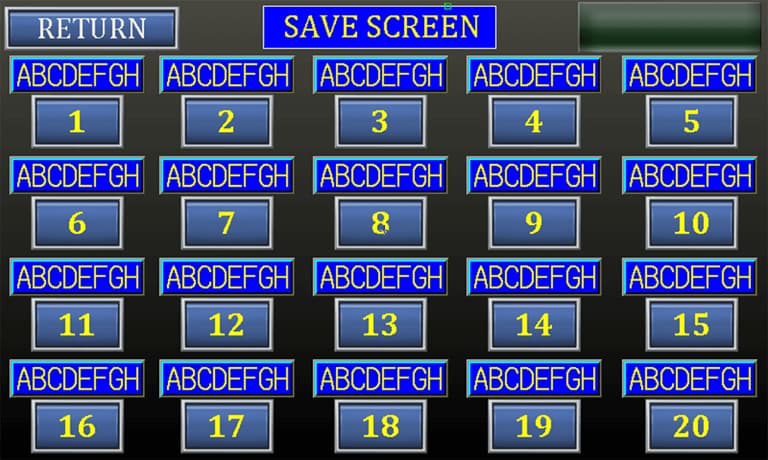

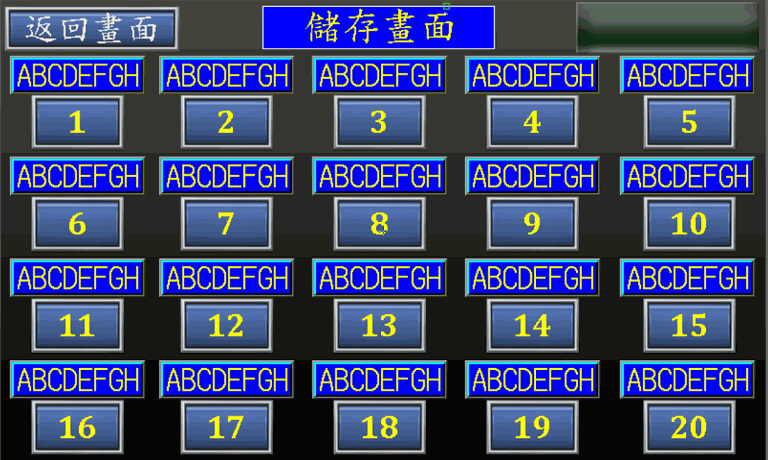

可將送料數值記憶儲存及開啟，且可配合模具編號記憶 -
配件
- • 段式長度的次數設定(段式次數到達可選擇送出信號把料剪斷)
- • 觸控式螢幕設定
- • 二點式微調裝置(附百分錶)
- • 整平滾輪氣壓式打開及放鬆
- • 材料架附變頻裝置，控制方式為光電感應裝置
- • A字型檔料裝置
- • 整平入料口為手搖式4點檔料裝置。

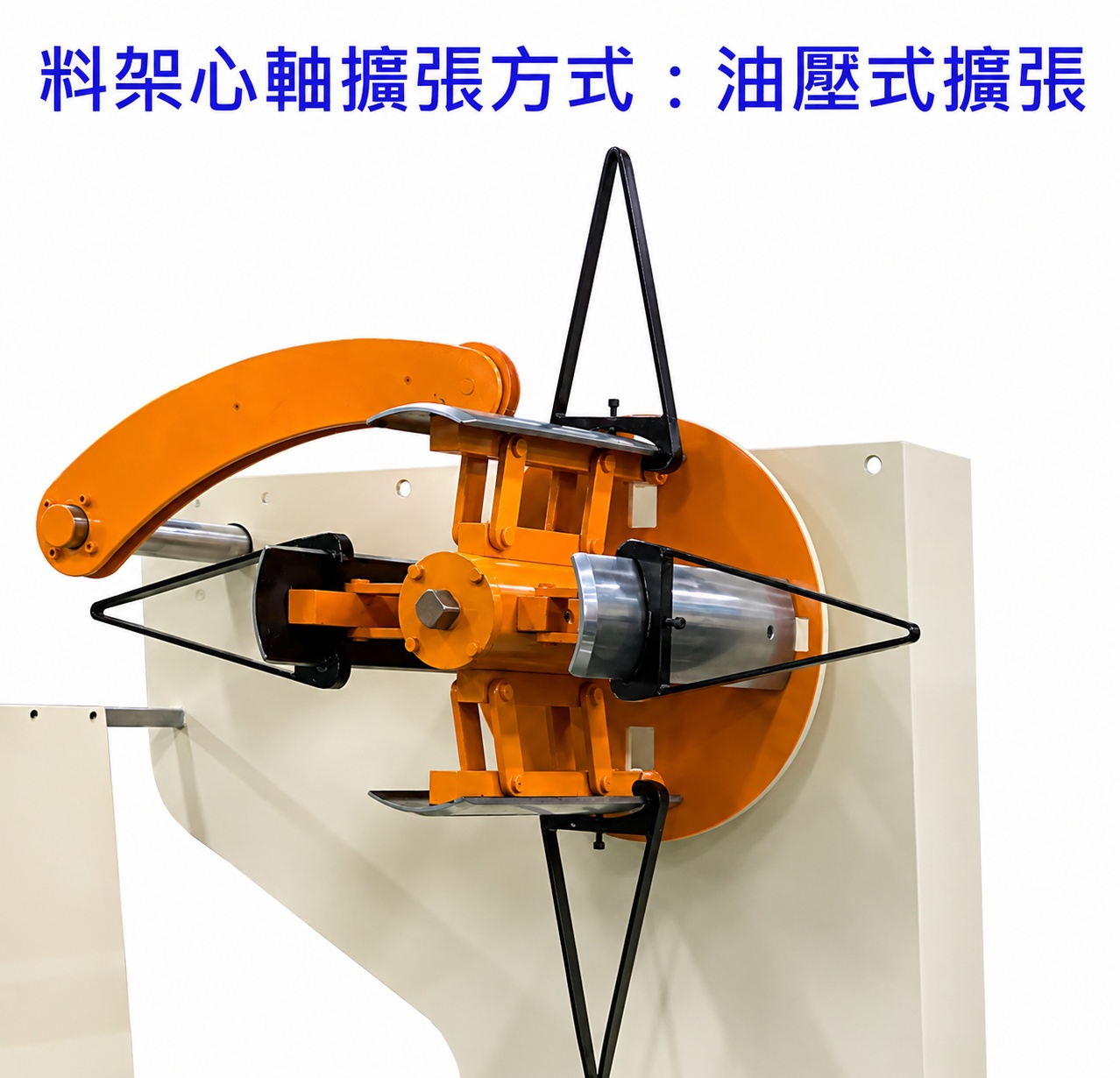

- 材料架油壓擴張裝置

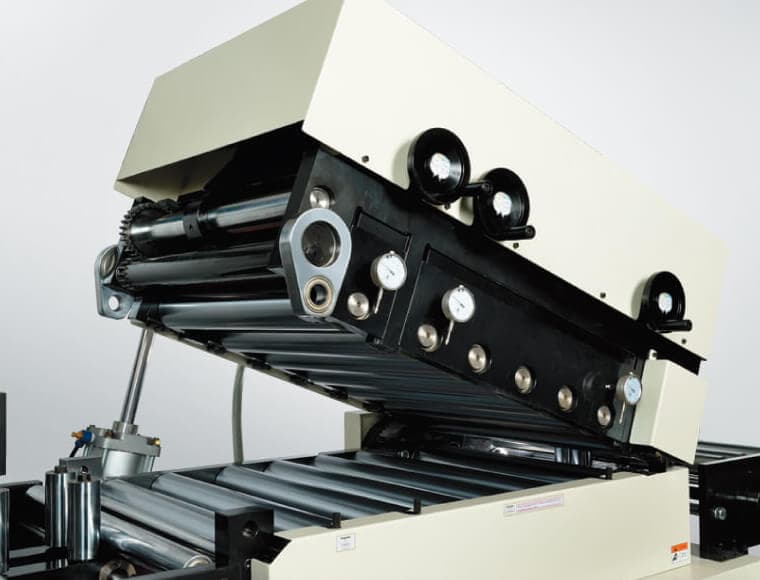

- 整平頭掀開裝置
