NCZ2 Series
三機一機 NCZ 三段レベラフィーダーシリーズ
3 in 1 NCZ 三段式レベラーフィーダーシリーズは、アンコイラー、三段式レベラー、およびNCサーボフィーダーの機能を1台に統合した設備です。精密金属プレス生産ライン向けに設計されており、工場スペースを有効に節約するとともに、生産効率の向上を実現します。
本機は独自の三段式レベリング設計と高剛性機械構造を採用しています。材料はまず第1段および第2段でコイル内径側・外径側の反りを矯正し、その後、第3段で精密レベリングを行います。これにより、材料の反りが製品品質に与える影響をより効果的に低減し、レベリング精度と送り安定性をさらに向上させます。また、使いやすいヒューマンマシンインターフェースを採用し、簡単かつ効率的な操作を実現。現代の精密プレス生産ニーズに十分対応し、各種精密金属製品のプレス加工に適しています。
特徴
- アンコイラー、レベラ、フィーダーが一体化されたため、所要据付面積を省くことができる
- この機種は三段式レベラ設計です。従来内径外径という順番ではなく、三段式のレベラによって、材料のレベラ性も安定性も向上できます
- レベラユニットはシリンダー式オープン装置を搭載し、ローラーの掃除は便利になって、製品の品質向上効果もあります
- 高剛性の機械構造に日本三菱サーボ制御システムを加え、送り精度の確保ができる
- タッチパネルによる操作のため、操作が簡単で作業効率が向上でき、現代化テクノロジの応用に適する
- 作業中に自動に材料を監視でき、プレスとの連携操作で安全操作ができるようになる
- フィーダーローラーもレベラローラーも熱処理して、HRC60度の標準に達します。表面は硬質クロムめっき、研磨など工夫したので、使用寿命は延ばします
- アンコイラーに油圧拡張設計を採用し、人力及び時間が節約でき、安全性も高くなる
- ダブルヘッドアンコイラー及びコイルカーを使えば、材料設置の時間が短縮でき、作業効率の向上及び人力の節約を実現し、一人による操作が可能になる
仕様
NCZ2 シリーズ 0.4 ~ 2.0 mm
| 型式 | NCZ2-300 | NCZ2-400 | NCZ2-500 | NCZ2-600 | NCZ2-700 | NCZ2-800 | NCZ2-900 | NCZ2-1000 | |
|---|---|---|---|---|---|---|---|---|---|
| 材料幅 | mm | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 材料厚み | mm | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 | 0.4 ~ 2.0 |
| フィードローラ | mm | 70 x 2 pcs | 70 x 2 pcs | 70 x 2 pcs | 112 x 2 pcs | 112 x 2 pcs | 112 x 2 pcs | 112 x 2 pcs | 132 x 2 pcs |
| レベリングローラー | mm | 51 x 19 pcs | 51 x 19 pcs | 51 x 19 pcs | 60 x 19 pcs | 60 x 19 pcs | 60 x 19 pcs | 60 x 19 pcs | 72 x 19 pcs |
| レベリングローラー配置パターン | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | 第一段:上 2 / 下 1, 第二段:上 2 / 下 3, 第三段:上 6 / 下 5 | |
| サーボモータ | kW | 3.5 | 3.5 | 3.5 | 5.0 | 5.0 | 5.0 | 5.0 | 7.0 |
| 所要エアー圧 | kg/cm² | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| パスライン高さ | mm | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 | お客様指定 ±100 |
NCZ2 アンコイラー仕様表
| 材料幅 | mm | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|
| 最大コイル重量 | kg | 1500 | 2000 | 2000 | 3000 | 3000 | 5000 | 5000 | 5000 |
| コイル内径 | mm | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 |
| 最大コイル外径 | mm | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 |
| アンコイラー拡縮 | 油圧式 | 油圧式 | 油圧式 | 油圧式 | 油圧式 | 油圧式 | 油圧式 | 油圧式 | |
| アンコイラーモータ | HP | 1 | 1 | 2 | 2 | 2 | 3 | 3 | 5 |
| アンコイラーインバータ | kW | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 |
専門
-
レベラユニットオープン装置 - .
- • レベラー効果高い
- • 安定性高い
- • 精度高い
- • 効率高い
- • 精密度
- • 要据付面積を省くこと
-

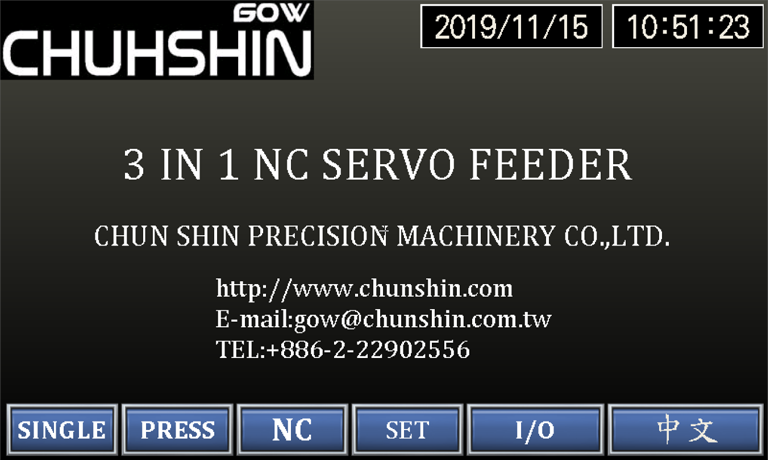

メイン画面：中国語・英語切り替え可能 -
単動モード：金型トライ、微調整な 、一工程スタンピング -

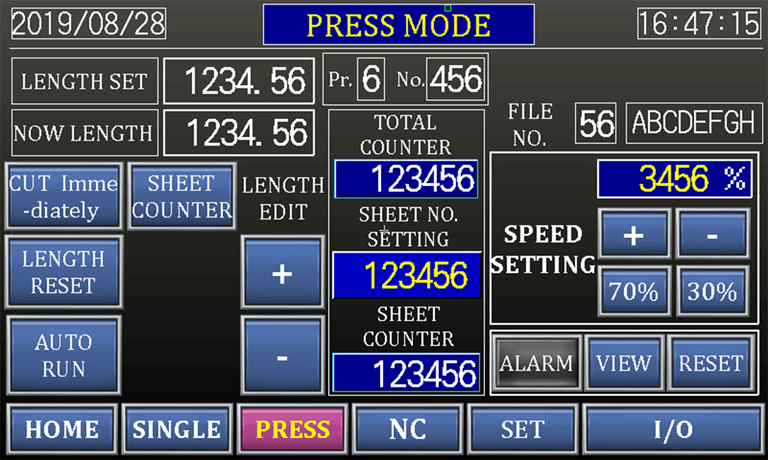

プレスモード：連続スタンピング -

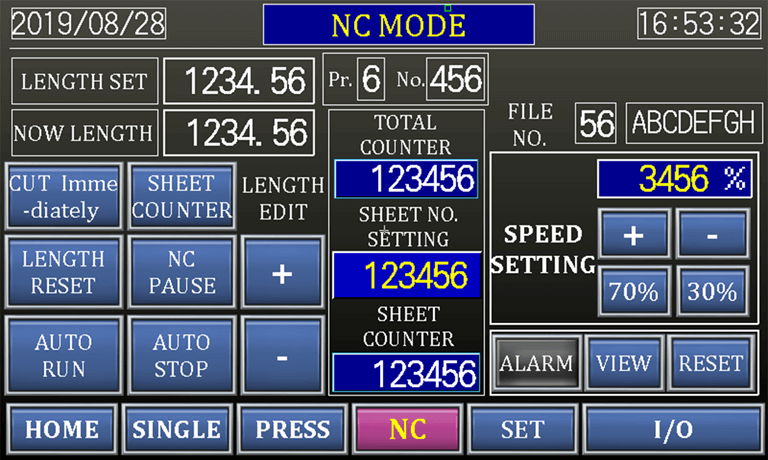

NC モード：フィーダーがプレスの連続スタンピングを主導すること -

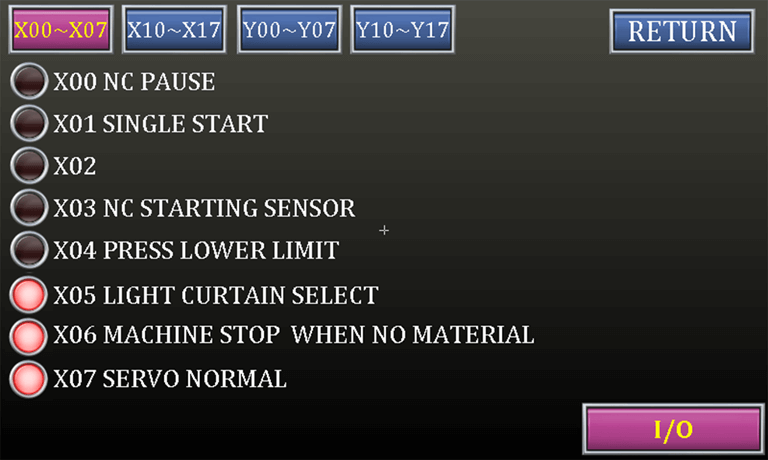

I / 0 モニター画面 -

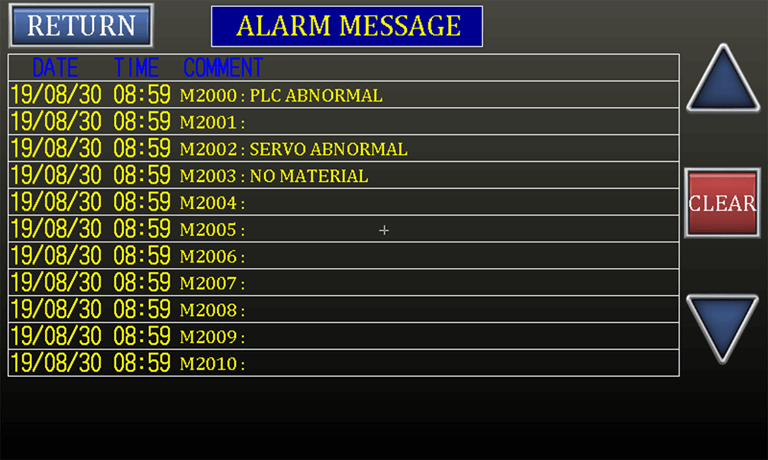

例外メッセージ画面の説明
-

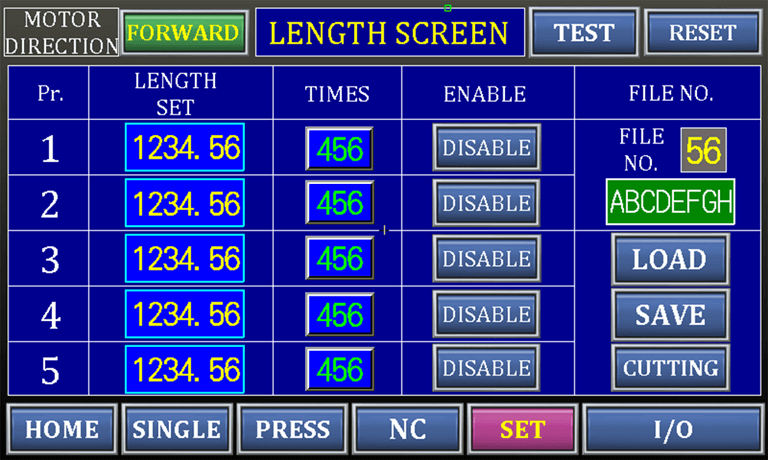

フィード長さ設定：マルチピッチ応用で、フィード長さも回数も幾つ設定可 能 -
-

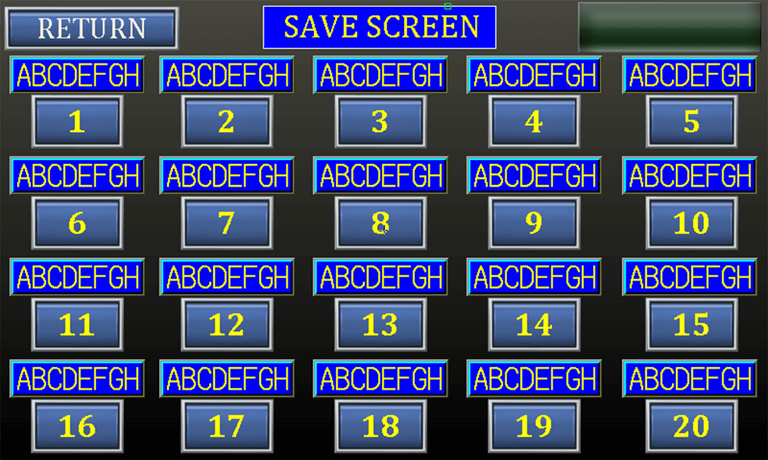

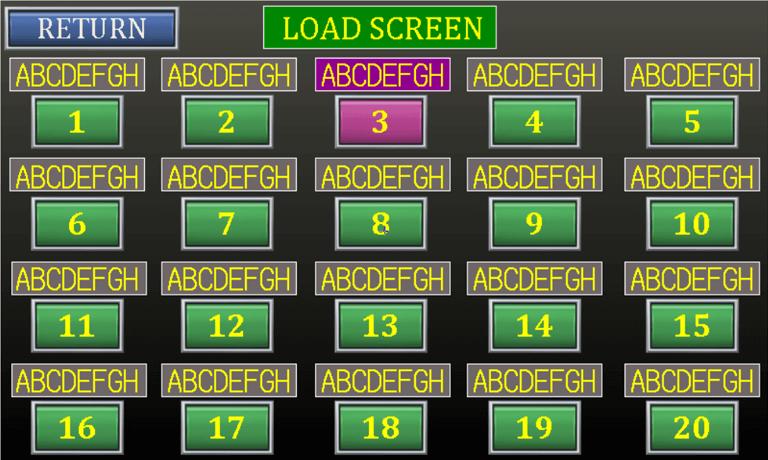

⾦型番号に合わせて、フィードピッチ数値の記⼊と読込は可能です。 -
アクセサリー
- • マルチピッチ機能：ピッチ設定はカット信号機能付き（マルチピッチで、カッティング装置制御可能です）
- • メインマシンタッチスクリーンによる画面設定のコントロールパネル
- • 二点式の微調整装置（ダイヤルゲージ付き）
- • レベラユニットオープン装置
- • 気圧による開放とリリースの材料入れローラ
- • 動力及びインバータ装置付きアンコイラー
- • アンコイラー光線式センサー制御
- • アンコイラー油圧拡張装置
- • 手動式材料ストッパー
- • 材料押えロボットアーム
- • 材料ガイド装置
- • 材料入れ装置
