NCZ2 Series

ซีรีส์ NCZ เครื่องปรับระดับสามขั้นตอนและป้อนวัสดุแบบ 3 in 1

โซลูชั่น อุตสาหกรรม AI อุตสาหกรรมอิเล็กทรอนิกส์อุตสาหกรรมการแพทย์อุตสาหกรรมเครื่องใช้ไฟฟ้า

ซีรีส์ NCZ เครื่องปรับระดับสามขั้นตอนและป้อนวัสดุแบบ 3 in 1 รวมเครื่องคลายม้วน ระบบปรับระดับสามขั้นตอน และระบบป้อนวัสดุด้วยเซอร์โว NC ไว้ในเครื่องเดียว ออกแบบมาโดยเฉพาะสำหรับสายการผลิตงานปั๊มโลหะความแม่นยำสูง ช่วยประหยัดพื้นที่ภายในโรงงานและเพิ่มประสิทธิภาพการผลิตโดยรวมได้อย่างมีประสิทธิภาพ
เครื่องใช้การออกแบบระบบปรับระดับแบบสามขั้นตอนที่เป็นเอกลักษณ์ พร้อมโครงสร้างเครื่องจักรที่มีความแข็งแรงสูง โดยวัสดุจะผ่านขั้นตอนที่หนึ่งและขั้นตอนที่สองเพื่อแก้ไขความโค้งของวัสดุจากด้านในและด้านนอกของม้วน จากนั้นจึงผ่านขั้นตอนที่สามเพื่อปรับระดับอย่างละเอียดและแม่นยำ ช่วยลดผลกระทบจากความโค้งของวัสดุที่มีต่อคุณภาพของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ พร้อมทั้งเพิ่มความแม่นยำในการปรับระดับและเสถียรภาพในการป้อนวัสดุ ด้วยหน้าจอควบคุมที่ใช้งานง่าย ทำให้การใช้งานสะดวกและมีประสิทธิภาพ สามารถตอบสนองความต้องการของการผลิตงานปั๊มความแม่นยำสูงสมัยใหม่ และเหมาะสำหรับงานปั๊มผลิตภัณฑ์โลหะความแม่นยำสูงหลากหลายประเภท

คุณสมบัติ

การออกแบบแนวคิดใหม่ช่วยลดความต้องการพื้นที่และประหยัดพื้นที่ติดตั้งอุปกรณ์ได้อย่างมีประสิทธิภาพ
เครื่องจักรนี้ใช้การออกแบบการรีดเรียบแบบ 3 ขั้นตอน (3 Sections Leveling) โดยวัสดุไม่จำเป็นต้องปรับตามเส้นผ่านศูนย์กลางในและนอก การรีดเรียบผ่าน 3 ขั้นตอนที่แตกต่างกันช่วยแก้ปัญหาและเพิ่มความเรียบรวมถึงความเสถียรของวัสดุได้อย่างมาก
หัวเครื่องรีดเรียบเป็นแบบพับเปิดด้วยระบบนิวเมติก (Flip-Top) ทำให้ง่ายต่อการเช็ดทำความสะอาดและบำรุงรักษา ใช้งานสะดวก ช่วยรับประกันและยกระดับคุณภาพของผลิตภัณฑ์
โครงสร้างเครื่องจักรที่มีความแข็งแกร่งสูง ทำงานร่วมกับระบบควบคุมเซอร์โว Mitsubishi จากประเทศญี่ปุ่น เพื่อรับประกันความแม่นยำในการป้อนวัสดุ
ระบบปฏิบัติการใช้แผงควบคุมหน้าจอสัมผัส HMI (Human Machine Interface) ซึ่งใช้งานง่ายและช่วยเพิ่มประสิทธิภาพในการทำงาน
ฟังก์ชันการตรวจสอบวัสดุอัตโนมัติช่วยลดการใช้แรงงานคน และสามารถทำงานแบบอินเตอร์ล็อค (Interlock) เชื่อมต่อกับเครื่องปั๊มเพื่อความปลอดภัยสูงสุดในการปฏิบัติงาน
ลูกกลิ้งป้อนวัสดุและลูกกลิ้งรีดเรียบผ่านกระบวนการอบชุบด้วยความร้อนพิเศษจนได้มาตรฐานความแข็ง HRC 60 พื้นผิวลูกกลิ้งผ่านการชุบฮาร์ดโครมและเจียรนัยด้วยเทคโนโลยีหลายขั้นตอน ทำให้มีความแข็งสูง ทนทานต่อการสึกหรอ และมีอายุการใช้งานที่ยาวนาน
เครื่องจ่ายวัสดุ (Uncoiler) ใช้ระบบการขยายแกนด้วยไฮดรอลิก ซึ่งช่วยประหยัดแรงงานและเพิ่มประสิทธิภาพการทำงานได้อย่างเป็นรูปธรรม
สามารถทำงานร่วมกับเครื่องจ่ายวัสดุแบบหัวคู่ (Twin type uncoiler) และรถเข็นใส่วัสดุ (Coil car) ช่วยประหยัดเวลาในการโหลดคอยล์และเพิ่มประสิทธิภาพการผลิตได้อย่างมหาศาล

ข้อมูลจำเพาะ

NCZ2 Series for 0.4 ~ 2.0 mm

Model		NCZ2-300	NCZ2-400	NCZ2-500	NCZ2-600	NCZ2-700	NCZ2-800	NCZ2-900	NCZ2-1000
Width of Material	mm	300	400	500	600	700	800	900	1000
Thickness of Material	mm	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0
Feed Roll	mm	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	132 x 2 pcs
Work Roll	mm	51 x 19 pcs	51 x 19 pcs	51 x 19 pcs	60 x 19 pcs	60 x 19 pcs	60 x 19 pcs	60 x 19 pcs	72 x 19 pcs
Work Roll Arrangement		1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5
Main Servo Motor	kW	3.5	3.5	3.5	5.0	5.0	5.0	5.0	7.0
Air Supply	kg/cm²	5	5	5	5	5	5	5	5
P. L. H Adjustment	mm	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100

NCZ2 Uncoiler Specifications

Width of Material	mm	300	400	500	600	700	800	900	1000
Max. Coil Weight	kg	1500	2000	2000	3000	3000	5000	5000	5000
Coil I. D.	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
Max. Coil O. D.	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
Uncoiler Expansion		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
Uncoiler Motor	HP	1	1	2	2	2	3	3	5
Uncoiler Inverter	kW	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7

ความเชี่ยวชาญ

อุปกรณ์ยกเปิดหัวดัดตรง
.
• ความเรียบของวัสดุสูง
• ความเสถียรสูง
• ความแม่นยำสูง
• ประสิทธิภาพสูง
• ความเที่ยงตรงสูง
• ประหยัดพื้นที่

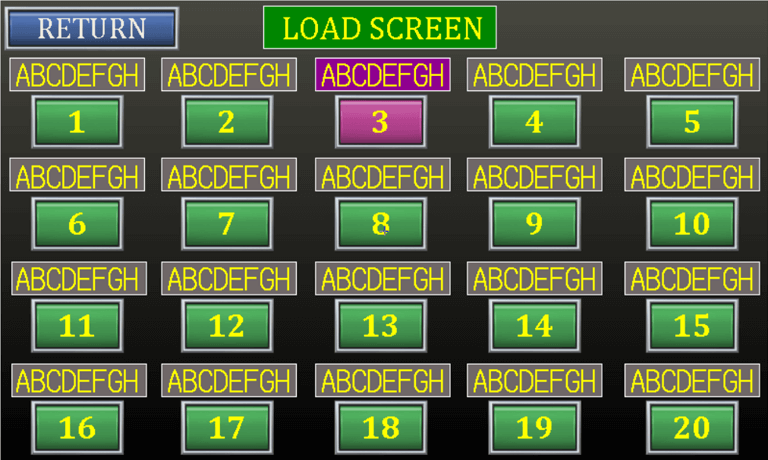

เมนูหลัก: เลือกภาษา จีน/อังกฤษ
โหมด Single Action (ทำงานจังหวะเดียว): สำหรับการทดสอบและปรับละเอียดแม่พิมพ์ รวมถึงการปั๊มแบบหนึ่งรอบการทำงาน (Single-stroke stamping)
โหมดเครื่องปั๊ม (Press Mode): การปั๊มแบบต่อเนื่อง
โหมด NC: เดินต่อเนื่อง (คุมโดยเครื่องป้อน)
หน้าจอตรวจสอบสถานะ I/O
หน้าจอแจ้งเตือน (Alarm)
