GL Series

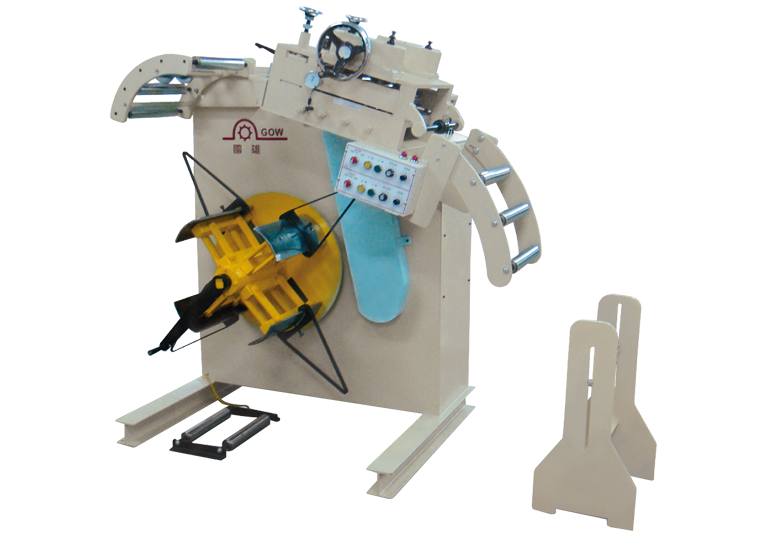

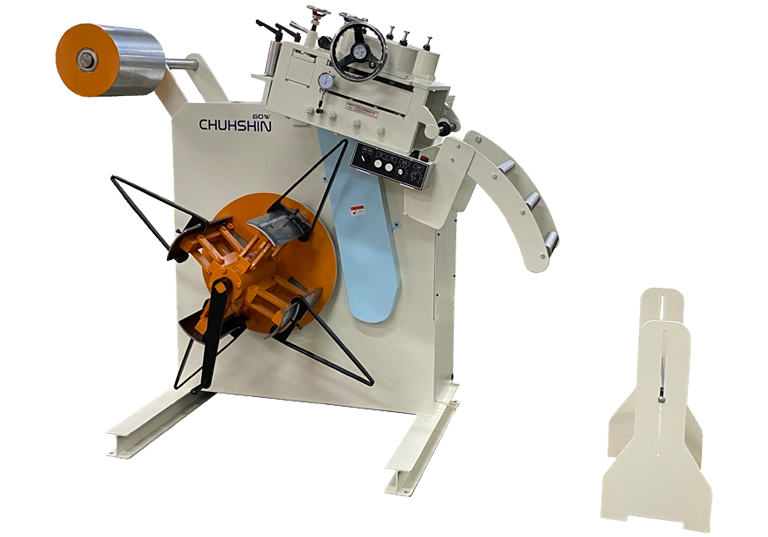

二合一 材料整平機
整合材料架與整平機的二合一結構設計，有效節省生產線佔地空間。搭配高剛性機架結構與成熟穩定的整平技術，提升設備運轉穩定性與生產效率，廣泛適用於各類一般金屬板材沖壓加工需求。
特點
- 材料架＆整平機合而為⼀，節省場地空間。
- 採用簡單的分離式電控箱操作，易於機台操作。
- 本機可選用變頻器可減少料面因啟動而造成的材料表面刮傷，降低損壞率。

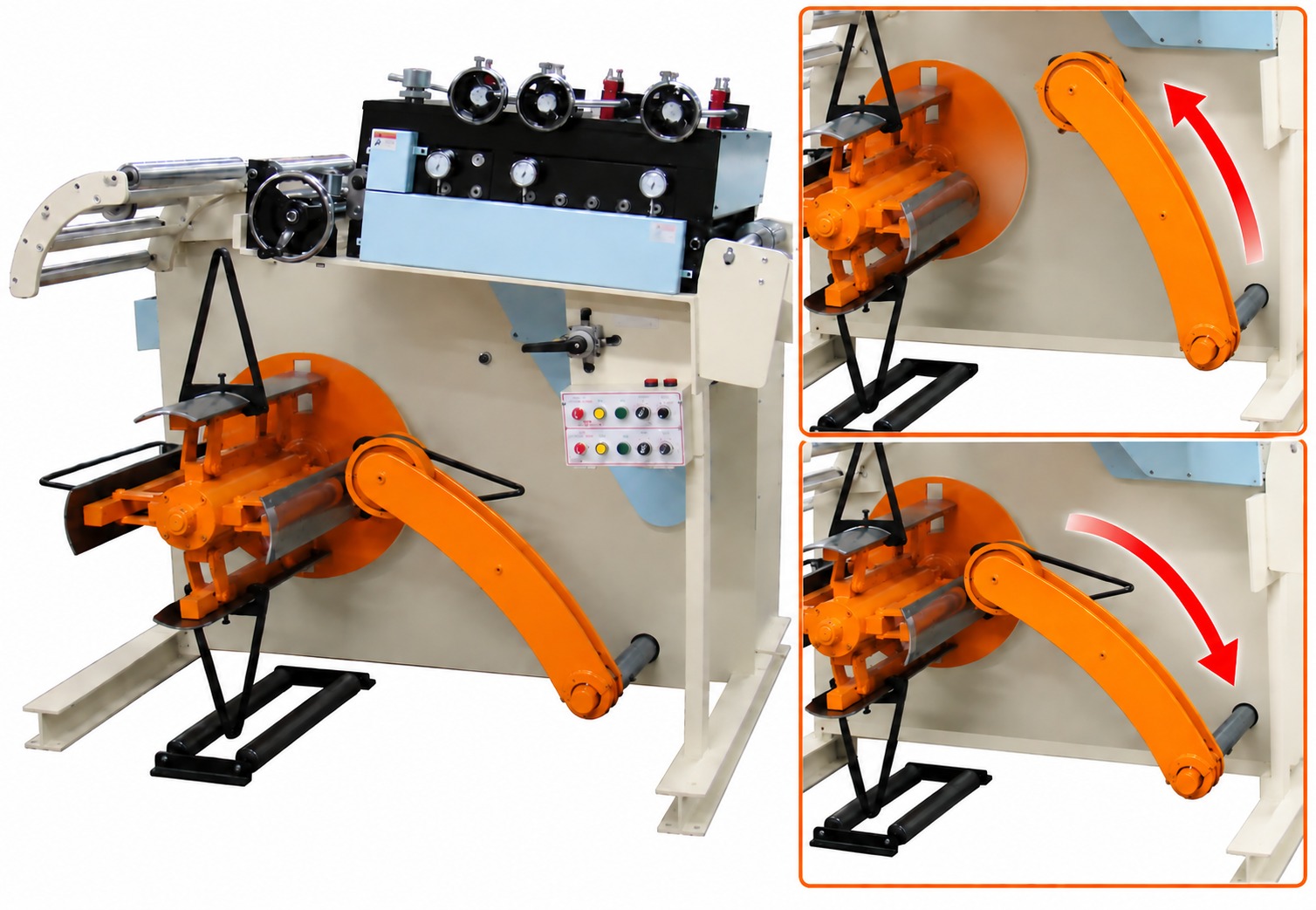

- 可依照客戶特別要求設計加裝壓料機械手臂、油壓擴張裝置...等，以增加工作效率及提高安全性。
規格
GL 系列 0.5~3.0 mm
| 型號 | GL-200 | GL-300 | GL-400 | GL-500 | GL-600 | GL-700 | GL-800 | GL-900 | GL-1000 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 材料寬度 | mm | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| 材料厚度 | mm | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 | 0.5 ~ 3.0 |
| 入料上滾輪 | mm | 70 x 1 pcs | 70 x 1 pcs | 70 x 1 pcs | 70 x 1 pcs | 70 x 1 pcs | 72 x 1 pcs | 72 x 1 pcs | 72 x 1 pcs | 72 x 1 pcs |
| 入料下滾輪 | mm | 98 x 1 pcs | 98 x 1 pcs | 98 x 1 pcs | 98 x 1 pcs | 98 x 1 pcs | 112 x 1 pcs | 112 x 1 pcs | 112 x 1 pcs | 112 x 1 pcs |

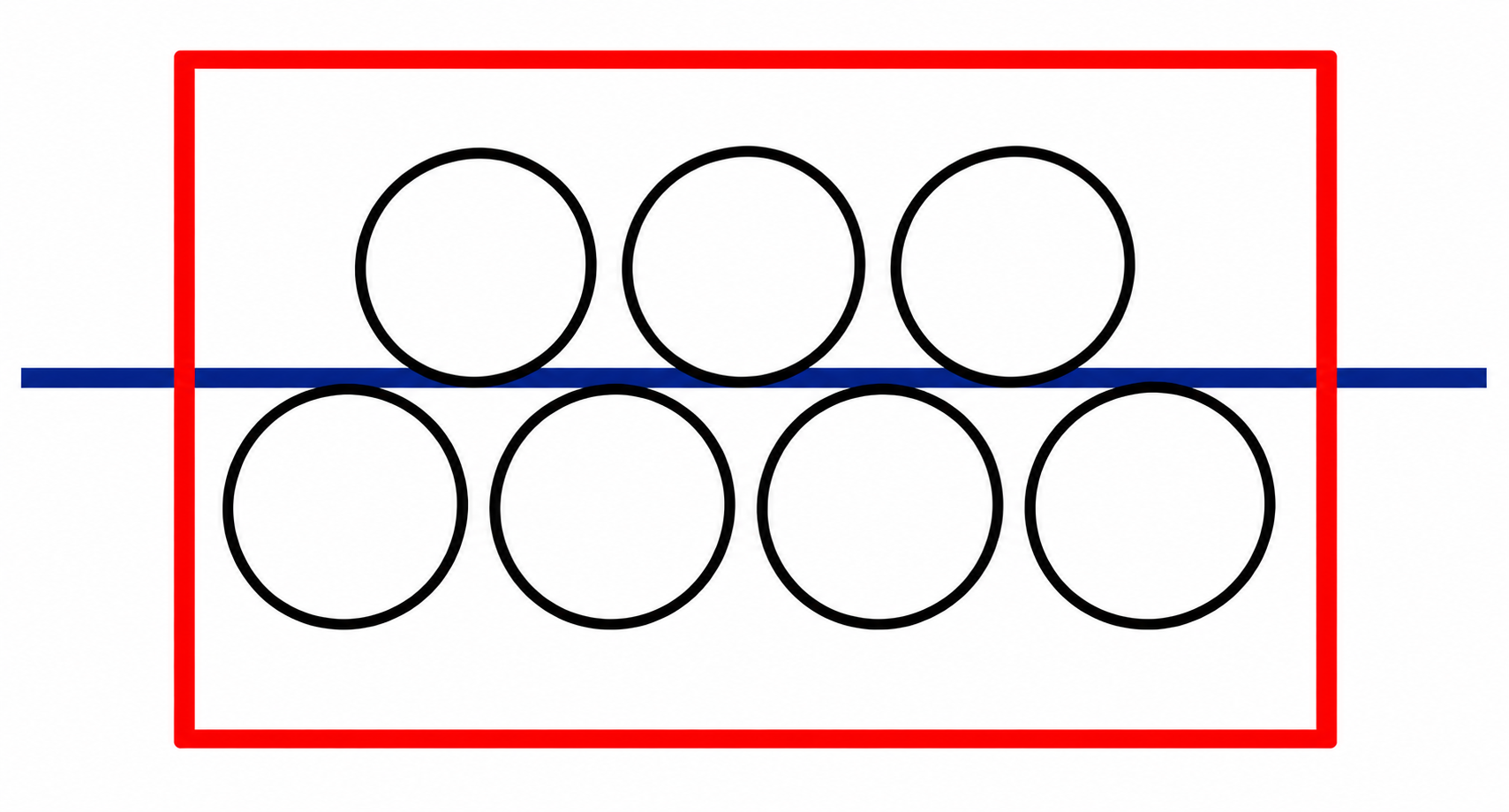

| 整平滾輪 | mm | 60 x 7 pcs | 60 x 7 pcs | 60 x 7 pcs | 60 x 7 pcs | 60 x 7 pcs | 72 x 7 pcs | 72 x 7 pcs | 72 x 7 pcs | 72 x 7 pcs |
| 整平馬達 | HP | 1 | 2 | 2 | 2 | 3 | 3 | 5 | 5 | 7.5 |
| 整平變頻器 (選購) | kW | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 |
材料架規格
| 材料寬度 | mm | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 料架荷重 | kg | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 | 3000 | 5000 | 5000 |
| 材料內徑 | mm | Ø450 ~ 520 (選購 : Ø300 ~ 520) | Ø450 ~ 520 (選購 : Ø300 ~ 520) | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 |
| 材料外徑 | mm | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) | 1200 (選購 : 1500) |
| 擴張方式 | 手搖式 (選購：油壓式:) | 手搖式 (選購：油壓式:) | 手搖式 (選購：油壓式:) | 手搖式 (選購：油壓式:) | 手搖式 (選購：油壓式:) | 油壓式 | 油壓式 | 油壓式 | 油壓式 | |
| 料架馬達 (選購 ) | HP | 1/2 | 1/2 | 1 | 1 | 1 | 2 | 2 | 3 | 3 |
| 料架變頻 (選購 ) | kW | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | 3.7 |
專業
- ● 高效率
- ● 穩定度高
- ● 節省空間
