NCJ6 Series
ซีรีส์ NCJ เครื่องปรับระดับและป้อนวัสดุแผ่นหนาแบบ 3-in-1
ซีรีส์ NCJ แบบ 3-in-1 รวมฟังก์ชันเครื่องคลายม้วน เครื่องปรับระดับ และเครื่องป้อนเซอร์โว NC ไว้ในเครื่องเดียว พร้อมโครงสร้างเครื่องจักรที่มีความแข็งแรงสูง ออกแบบมาโดยเฉพาะสำหรับสายการผลิตงานปั๊มโลหะแผ่นหนาที่มีความแข็งแรงแรงดึงสูง ช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องจักรและประหยัดพื้นที่ภายในโรงงานได้อย่างมีประสิทธิภาพ
ก่อนเข้าสู่กระบวนการปั๊ม เครื่องสามารถดำเนินการคลายม้วน ปรับระดับความแม่นยำสูง และป้อนวัสดุอัตโนมัติด้วยระบบ NC ที่มีความเที่ยงตรงสูง ช่วยเพิ่มประสิทธิภาพการผลิตและลดการใช้แรงงานคน ด้วยระบบควบคุมที่ใช้งานง่าย เครื่องจึงให้การทำงานที่สะดวก มีเสถียรภาพ และตอบสนองความต้องการของการผลิตงานปั๊มสมัยใหม่ในด้านประสิทธิภาพสูง ความแม่นยำสูง และความน่าเชื่อถือสูง เหมาะสำหรับการปั๊มเหล็กกำลังดึงสูง เหล็กแผ่นหนา และวัสดุโลหะแผ่นหนาประเภทอื่น ๆ
คุณสมบัติ
- ความแม่นยำสูง: โครงสร้างเครื่องจักรที่มีความแข็งแรงสูงทำงานร่วมกับระบบควบคุม Mitsubishi Servo จากประเทศญี่ปุ่น เพื่อรับประกันความแม่นยำในการป้อนวัสดุ
- ใช้งานง่าย: หน้าจอสัมผัส HMI แบบมัลติฟังก์ชัน ช่วยให้ผู้ใช้งานควบคุมเครื่องได้ง่ายขึ้น และสามารถเชื่อมต่อกับเครื่องปั๊มเพื่อเพิ่มประสิทธิภาพการผลิต
- อุปกรณ์จับยึดวัสดุทางเข้าแบบพิเศษ: ช่วยแก้ปัญหาความยากในการป้อนวัสดุแผ่นหนา
- การปรับความสูงของแนวป้อนวัสดุ: เครื่องใช้ระบบปรับความสูงแบบสกรูยก (Screw Jack) ทำให้สามารถปรับระดับแนวป้อนได้สะดวกและแม่นยำ
- ลูกกลิ้งอายุการใช้งานยาวนาน: ลูกกลิ้งป้อนและลูกกลิ้งปรับระดับผ่านการอบชุบพิเศษจนได้มาตรฐาน HRC 60 พร้อมชุบฮาร์ดโครมและเจียระไนอย่างละเอียด ช่วยเพิ่มความทนทานและยืดอายุการใช้งาน
- เครื่องคลายม้วนแบบขยายด้วยระบบไฮดรอลิก: ใช้ระบบขยายแกนด้วยไฮดรอลิก ช่วยลดการใช้แรงงานและเพิ่มประสิทธิภาพในการทำงาน
- ตัวเลือกเสริม: สามารถใช้งานร่วมกับเครื่องคลายม้วนแบบหัวคู่ (Twin Uncoiler) และรถโหลดคอยล์ (Coil Car) เพื่อช่วยลดเวลาในการป้อนวัสดุและเพิ่มประสิทธิภาพการผลิต
ข้อมูลจำเพาะ
NCJ6 Series for 1.0 ~ 6.0 mm
| Model | NCJ6-400 | NCJ6-600 | NCJ6-800 | NCJ6-1000 | NCJ6-1250 | |
|---|---|---|---|---|---|---|
| Width of Material | mm | 400 | 600 | 800 | 1000 | 1250 |
| Thickness of Material | mm | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 |
| Feed Roll | mm | 144 x 4 pcs | 144 x 4 pcs | 144 x 4 pcs | 144 x 4 pcs | 144 x 4 pcs |
| Work Roll | mm | 114 x 7 pcs | 114 x 7 pcs | 114 x 7 pcs | 114 x 7 pcs | 114 x 7 pcs |
| Work Roll Arrangement | Upper 4 / Lower 3 | Upper 4 / Lower 3 | Upper 4 / Lower 3 | Upper 4 / Lower 3 | Upper 4 / Lower 3 | |
| Main Servo Motor | kW | 7.0 | 7.0 | 11 | 11 | 15 |
| Air Supply | kg/cm² | 5 | 5 | 5 | 5 | 5 |
| P. L. H Adjustment | mm | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 |
NCJ6 Uncoiler Specifications
| Width of Material | mm | 400 | 600 | 800 | 1000 | 1250 |
|---|---|---|---|---|---|---|
| Max. Coil Weight | kg | 3000 | 5000 | 8000 | 8000 | 10000 |
| Coil I. D. | mm | Ø460 ~ 520 | Ø460 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 |
| Max. Coil O. D. | mm | Ø1200 or Ø1500 (Optional) | Ø1200 or Ø1500 (Optional) | Ø1200 or Ø1500 (Optional) | Ø1200 or Ø1500 (Optional) | Ø1200 or Ø1500 (Optional) |
| Uncoiler Expansion | Hydraulic | Hydraulic | Hydraulic | Hydraulic | Hydraulic | |
| Uncoiler Motor | HP | 3 | 5 | 7.5 | 7.5 | 10 |
| Uncoiler Inverter | kW | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 |
ความเชี่ยวชาญ
-
อุปกรณ์หนีบและลอกวัสดุ -
อุปกรณ์เปิดหัวเครื่องรีดเรียบแบบพับเปิด (อุปกรณ์เสริม) - • ออกแบบเฉพาะสำหรับวัสดุแผ่นหนา
- • ประสิทธิภาพสูง
- • ความเที่ยงตรงสูง
- • ประหยัดพื้นที่ (มากกว่า 70%)
- • ความเสถียรสูง
- • ความแม่นยำสูง
- • อุปกรณ์จับยึดและป้อนวัสดุแบบใหม่
-

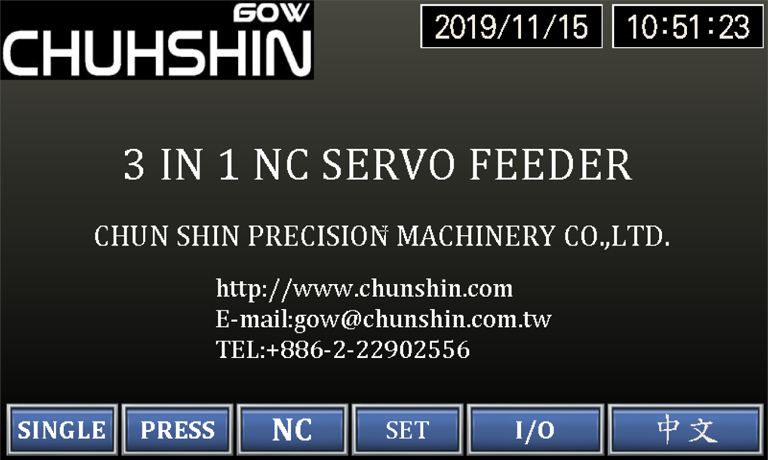

เมนูหลัก: เลือกภาษา จีน/อังกฤษ -

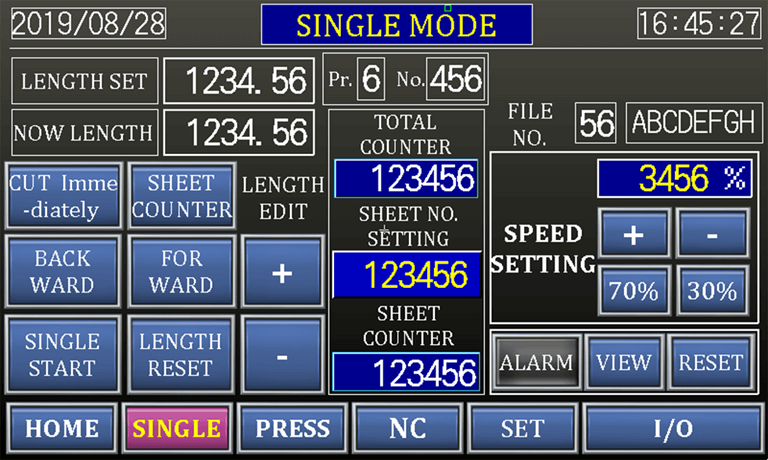

โหมด Single Action (ทำงานจังหวะเดียว): สำหรับการทดสอบและปรับละเอียดแม่พิมพ์ รวมถึงการปั๊มแบบหนึ่งรอบการทำงาน (Single-stroke stamping) -

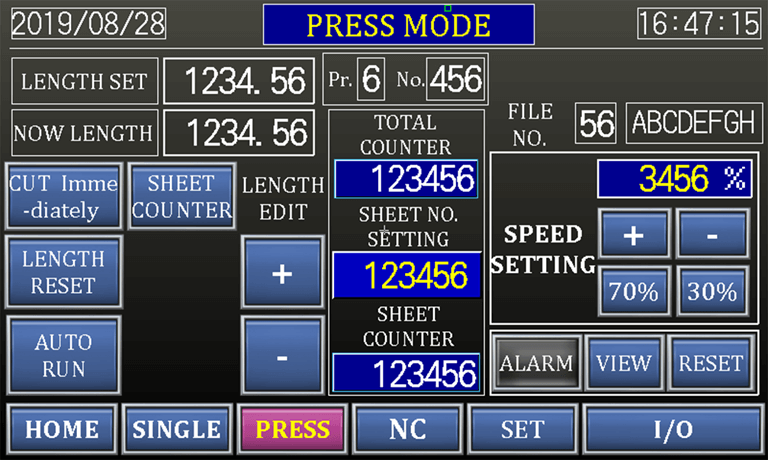

โหมดเครื่องปั๊ม (Press Mode): การปั๊มแบบต่อเนื่อง -
โหมด NC: เดินต่อเนื่อง (คุมโดยเครื่องป้อน) -

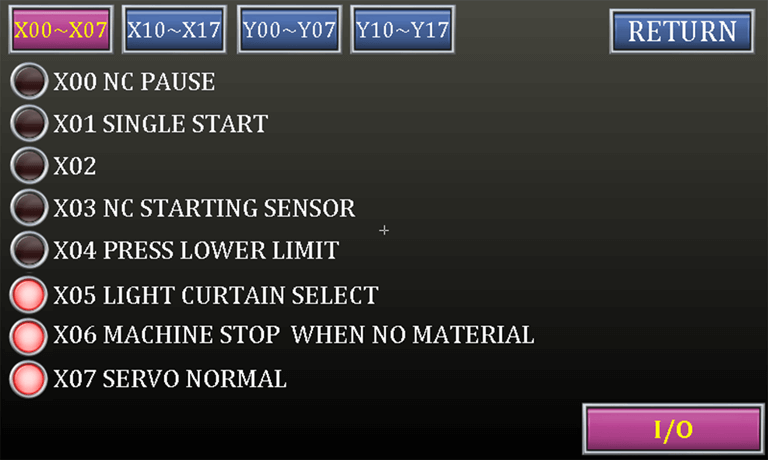

หน้าจอตรวจสอบสถานะ I/O -

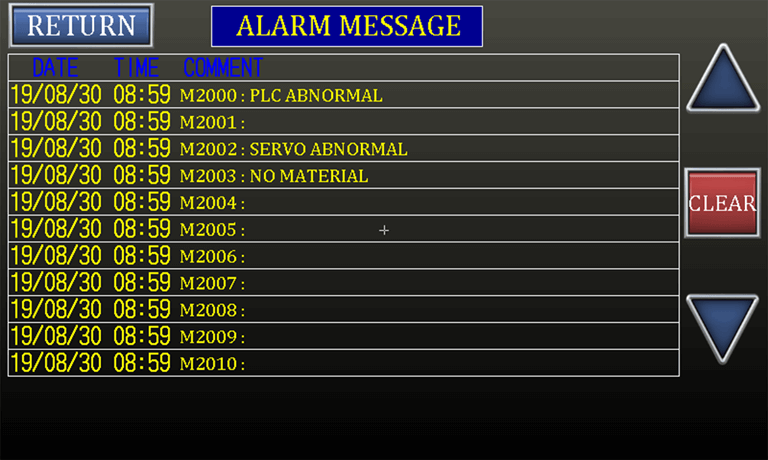

หน้าจอแจ้งเตือน (Alarm)
-

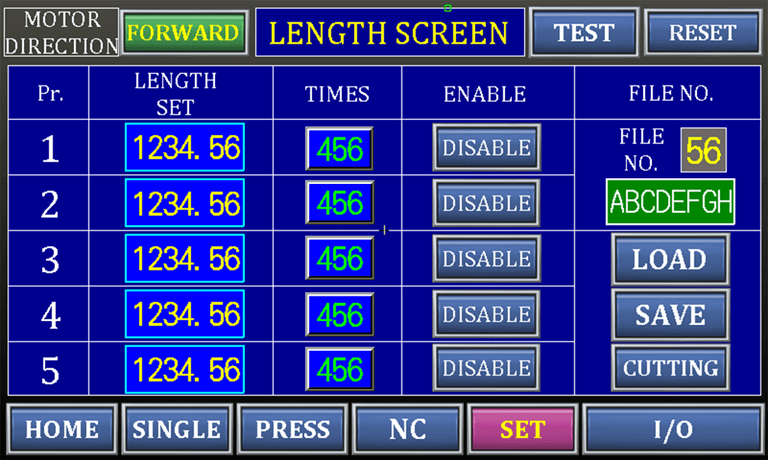

โหมดตั้งค่าความยาว: สามารถใช้ควบคุมการทำงานแบบหลายขั้นตอน (Multi-step) โดยสามารถตั้งค่าความยาวและจำนวนรอบของแต่ละขั้นตอนได้ -
-

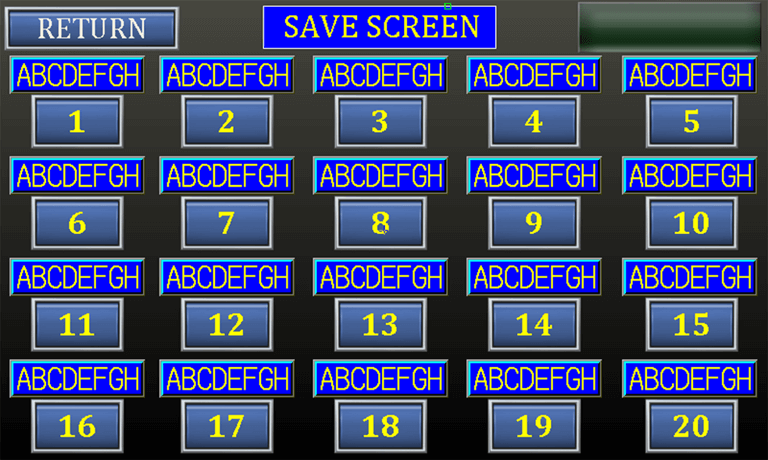

ฟังก์ชันนี้สามารถบันทึกและเรียกคืนค่าความยาวการป้อนวัสดุได้ โดยสามารถบันทึกจดจำร่วมกับหมายเลขแม่พิมพ์ -
เครื่องประดับ
- • การตั้งค่าจำนวนครั้งตามความยาวแบบแบ่งช่วง (เมื่อครบจำนวนครั้งที่กำหนด สามารถเลือกส่งสัญญาณเพื่อสั่งตัดวัสดุได้)
- • แผงควบคุมระบบหน้าจอสัมผัส (HMI)
- • อุปกรณ์ปรับตั้งแบบ 2 จุด (พร้อมไดอัลเกจ)
- • ลูกกลิ้งดัดตรงระบบปลดล็อคด้วยลม
- • เครื่องคลายคอยล์ขับเคลื่อนด้วยมอเตอร์และอินเวอร์เตอร์
- • เซนเซอร์ตรวจจับด้วยแสงสำหรับเครื่องคลายคอยล์
- • อุปกรณ์ขยายแกนคอยล์ด้วยระบบไฮดรอลิก
- • ชุดประคองคอยล์แบบปรับด้วยมือ
- • แขนกดประคองคอยล์ (Snubber arm)
- • อุปกรณ์ประคองส่งวัสดุ
- • อุปกรณ์แคลมป์ยึดวัสดุ
- • อุปกรณ์หนีบและลอกวัสดุ
- • อุปกรณ์ดัดปลายวัสดุ
- • รถโหลดคอยล์: สามารถขึ้น-ลง และเคลื่อนที่เดินหน้า-ถอยหลังได้
- • อุปกรณ์ปรับความสูงระดับการป้อนวัสดุด้วยระบบไฟฟ้า
