GMT Series

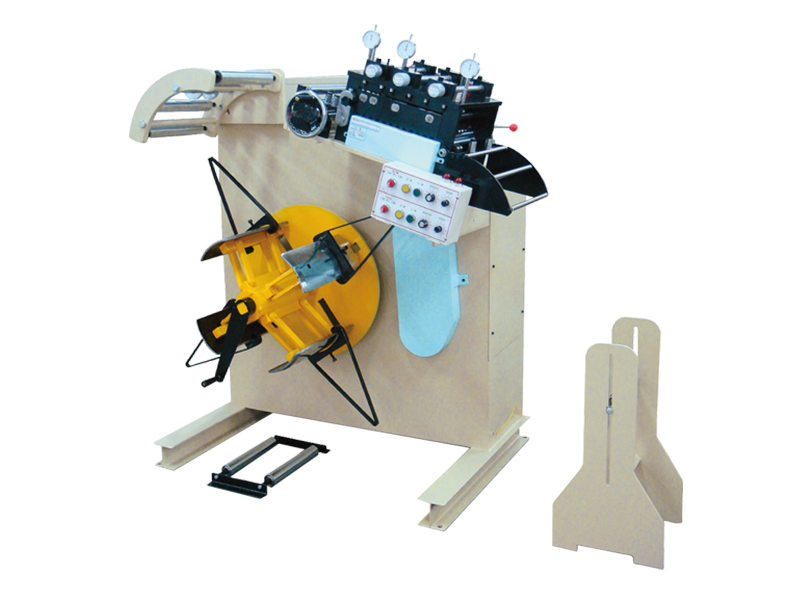

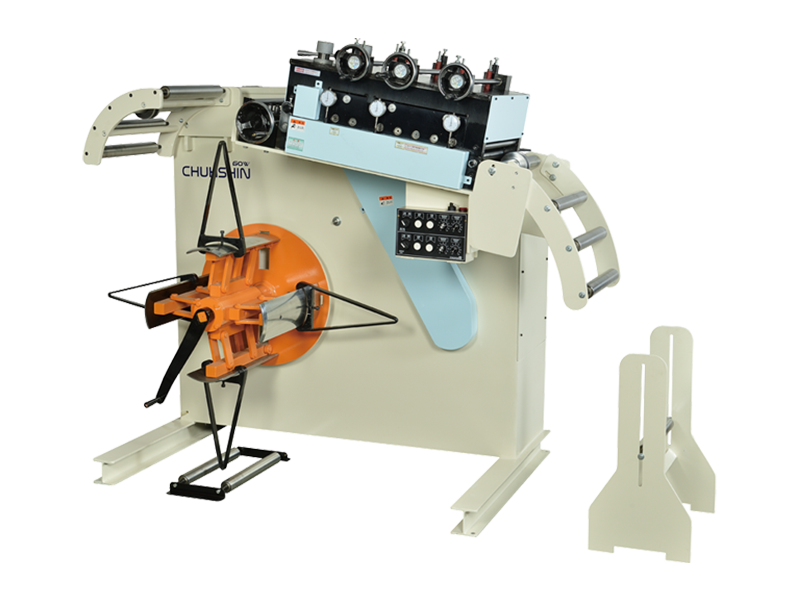

二機一体 二段式精密レベラ
革新的な二段式精密レベリング設計を採用し、各段に異なるロール構成を配置することで、コイル外径の変化によって生じる材料の矯正問題を効果的に改善します。材料の平坦度とレベリングの安定性を高め、高精度なプレス加工の要求に対応します。
アンコイラーとレベラーを一体化した2-in-1設計に加え、レベラーヘッド開閉装置を採用。ロールの清掃・メンテナンス・材料通板を容易にし、操作性を向上させます。材料仕様に応じた各種機種をラインアップし、設置スペースの削減、不良率の低減、生産効率および作業安全性の向上を実現します。
特徴
- アンコイラー、レベラが一体化されたため、場所は取らない。

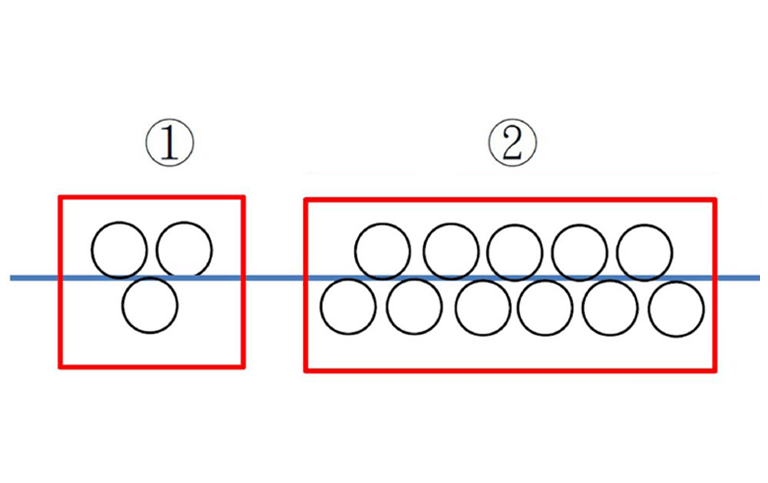

- レベリング方式は二段式の設計を採用し、材料の内外径に分けて調整する必要の無いため、材料の平坦度及び安定性の向上が可能となる。
- この機械にデュアルインバータが採用されたため、起動による材料表面のスクラッチを減少し、材料の損害率が下げられる。
- この機械に手動式材料入れガイド装置が備えてあるため、材料入れの効率が向上できる。
- レベリングヘッドが気圧オープン式で掃除も操作も簡単のため、製品品質の確保と向上ができる。
- お客様の要求に応じ材料押えロボットアーム、油圧拡張装置などの追加設置が可能で、作業の効率及び安全性が向上できる。
仕様
GMT Series 0.1~0.6 mm
| 型式 | GMT-150 | GMT-200 | GMT-300 | GMT-400 | GMT-500 | |
|---|---|---|---|---|---|---|
| 材料幅 | mm | 150 | 200 | 300 | 400 | 500 |
| 材料厚み | mm | 0.1 ~ 0.6 | 0.1 ~ 0.6 | 0.1 ~ 0.6 | 0.1 ~ 0.6 | 0.1 ~ 0.6 |
| レベリングローラ | mm | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs | 20 x 22 pcs |
| レベラモータ | HP | 1 | 1 | 1 | 1 | 2 |
| レベラインバータ | kW | 0.75 | 0.75 | 1.5 | 1.5 | 2.2 |
アンコイラー
| 材料幅 | mm | 150 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|---|
| アンコイラー荷重 | kg | 1000 | 1000 | 1000 | 1500 | 2000 |
| コイル内径 | mm | Ø300 ~ 520 | Ø300 ~ 520 | Ø450 ~ 520 (Ø300 ~ 520 はオプション) | Ø450 ~ 520 | Ø450 ~ 520 |
| コイル外径 | mm | 1200 | 1200 | 1200 | 1200 | 1200 |
| 拡張方式 | 手動式 | 手動式 | 手動式 (油圧式 はオプション) | 手動式 (油圧式 はオプション) | 手動式 (油圧式 はオプション) | |
| アンコイラーモータ | HP | 1/2 | 1/2 | 1/2 | 1 | 1 |
| アンコイラーインバータ | kW | 0.75 | 0.75 | 0.75 | 0.75 | 1.5 |
専門
-
レベラユニットオープン装置 -
- ● レベラー効果高い
- ● 効率高い
- ● 安定性高い
- ● 要据付面積を省くこと
アクセサリー
- レベラユニットオープン装置
- ● 二点式微調整装置3セット(ダイヤルゲージ付き)。
- ● 手動式材料入れガイド装置。
- ● 床置き式感知装置。
- ● デュアル動力及びデュアルインバータ装置。
- ● A型材料ストッパーX 4本。
- アンコイラー油圧拡張装置
- 固定式材料ストッパー
- 超音波自己速度制御システム装置
- 光線式感知装置
- コイルカー
