NCF2 Series

三機一体 NCF 四段式高精度レベラーフィーダーシリーズ

ソリューション AI産業電子産業 (3Cさんぎょう)いりょうさんぎょうかでんさんぎょう

3 in 1 NCF 四段式レベラーフィーダーシリーズは、アンコイラー、四段式レベリング、およびNCサーボフィーダーの機能を1台に統合した設備です。超高精度金属プレス生産ライン向けに設計されており、工場スペースを有効に節約するとともに、生産効率の向上を実現します。

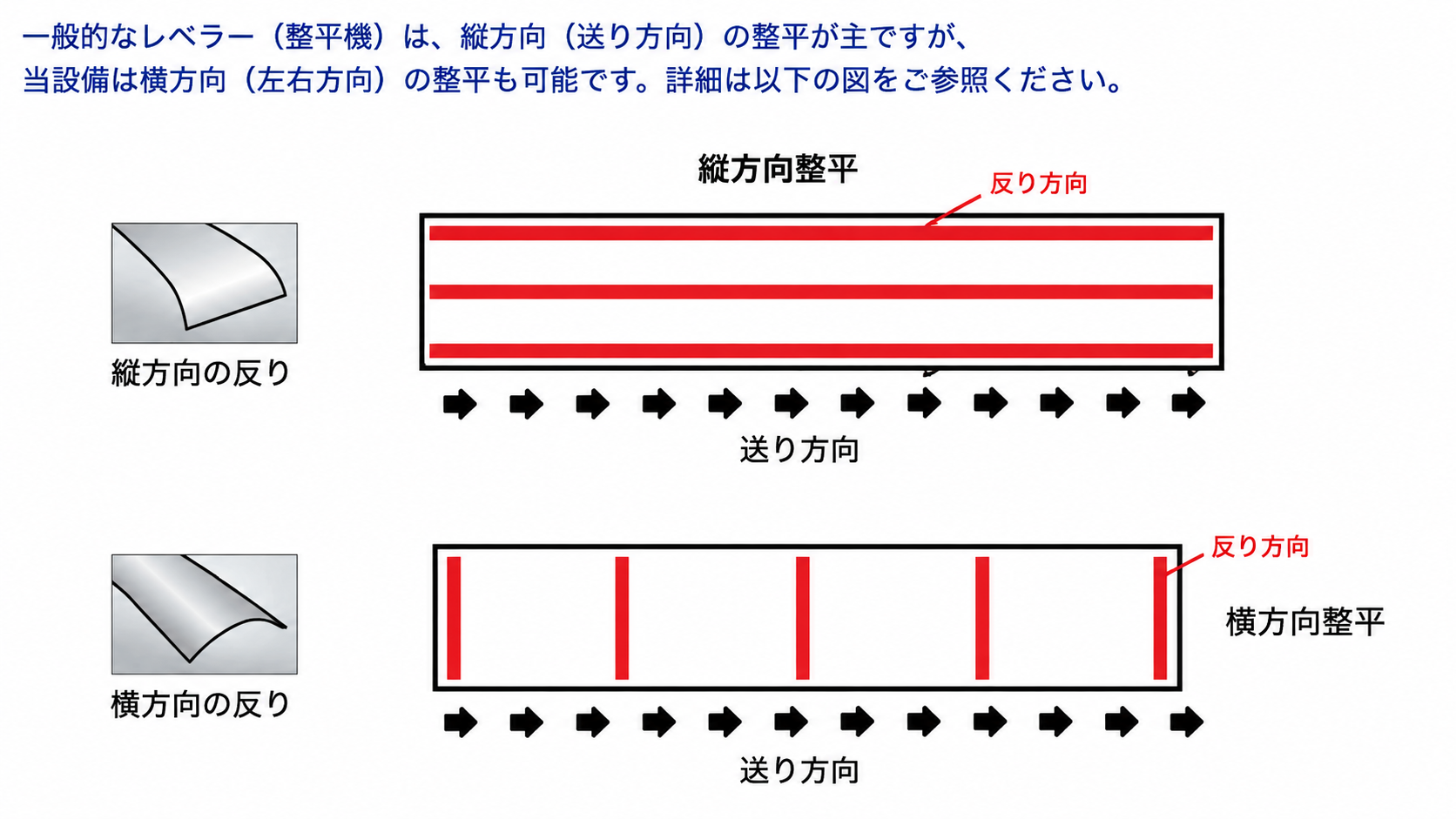

本機は独自の四段式レベリング設計を採用し、材料のレベリング性能を総合的に向上させることで、コイル内径側・外径側の反りが製品品質に与える影響を最小限に抑え、材料の平坦度、レベリング精度、および送り安定性をさらに向上させます。また、独自のレベラーヘッド開閉装置と高剛性機械構造を採用し、使いやすいヒューマンマシンインターフェースを組み合わせることで、より簡単かつ効率的な操作を実現します。設備性能を最大限に発揮し、現代の超高精度プレス生産のニーズに対応するとともに、各種精密金属製品のプレス加工に適しています。

特徴

アンコイラー、レベラ、フィーダーが一体化されたため、所要据付面積を省くことができる
本機種のレベラ設計では、台湾にも中国にも特許取得しました
レベラユニットはシリンダー式オープン装置を搭載し、ローラーの掃除は便利になって、製品の品質向上効果もあります
高剛性の機械構造に日本三菱サーボ制御システムを加え、送り精度の確保ができる

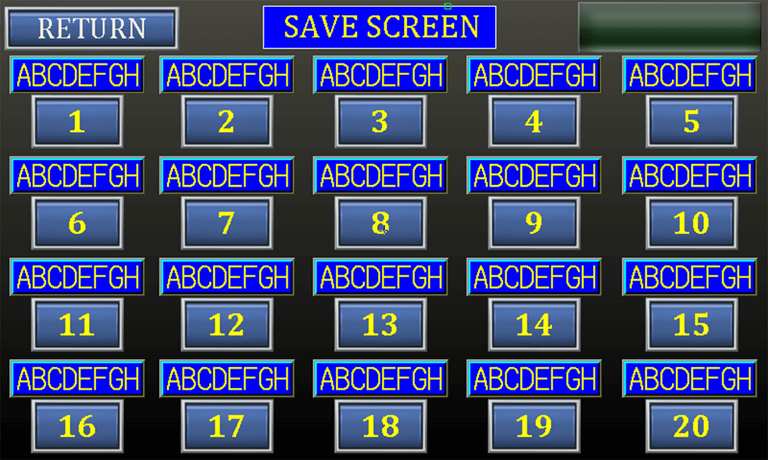

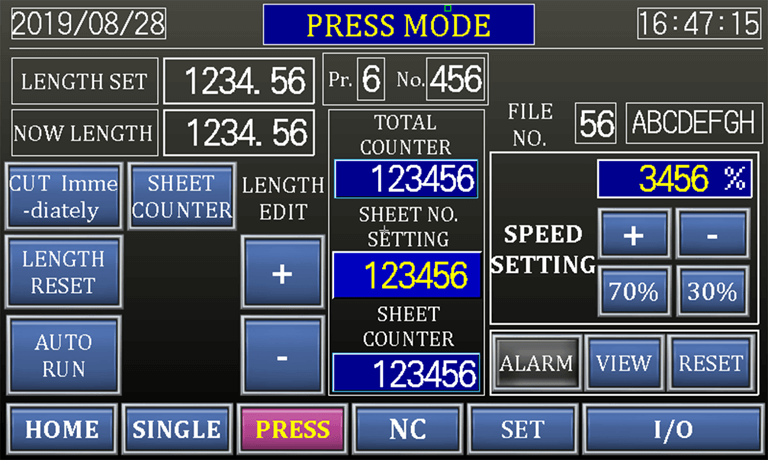

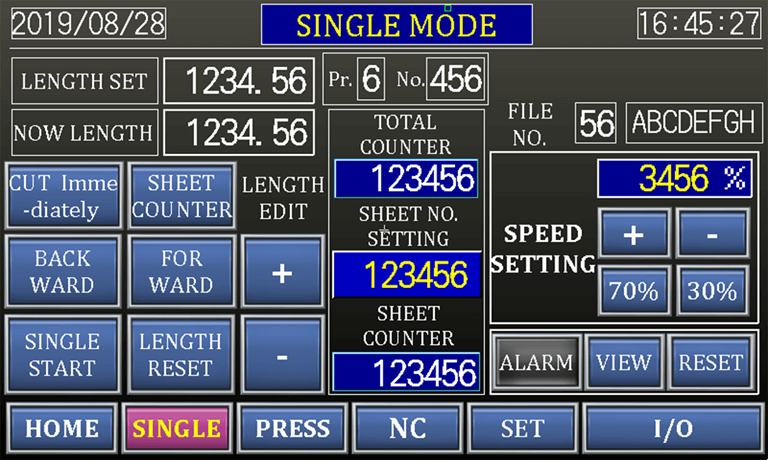

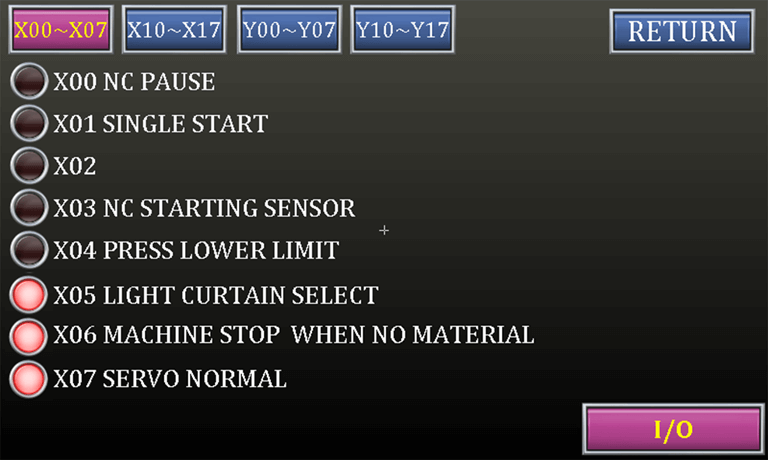

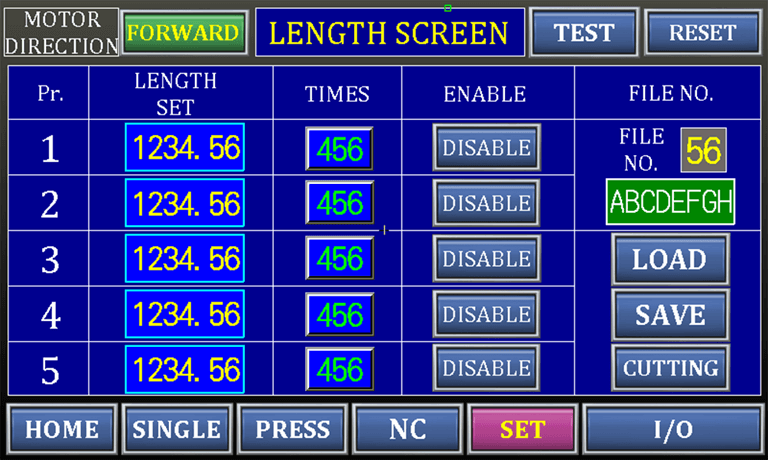

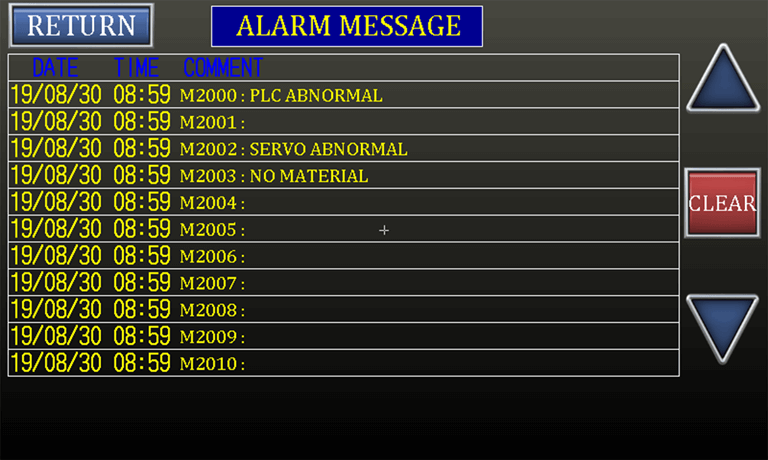

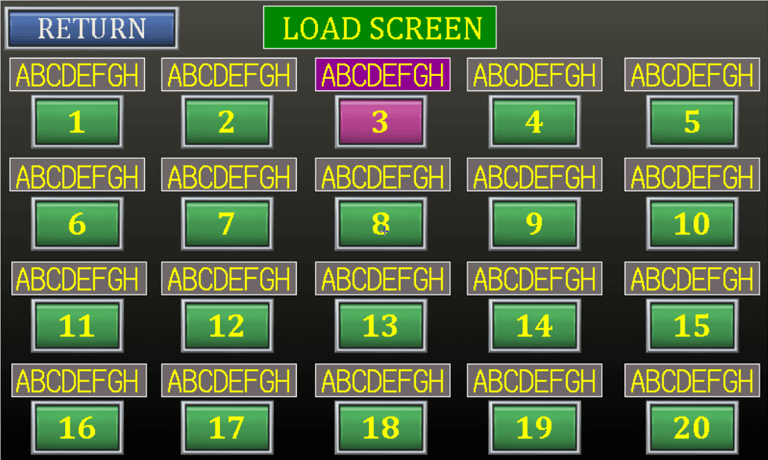

タッチパネルによる操作のため、操作が簡単で作業効率が向上でき、現代化テクノロジの応用に適する
作業中に自動に材料を監視でき、プレスとの連携操作で安全操作ができるようになる
フィーダーローラーもレベラローラーも熱処理して、HRC60度の標準に達します。表面は硬質クロムめっき、研磨など工夫したので、使用寿命は延ばします
アンコイラーに油圧拡張設計を採用し、人力及び時間が節約でき、安全性も高くなる
ダブルヘッドアンコイラー及びコイルカーを使えば、材料設置の時間が短縮でき、作業効率の向上及び人力の節約を実現し、一人による操作が可能になる

仕様

NCF2 シリーズ 0.4 ~ 2.0 mm

型式		NCF2-300	NCF2-400	NCF2-500	NCF2-600
材料幅	mm	300	400	500	600
材料厚み	mm	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0	0.4 ~ 2.0
フィードローラ	mm	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs
レベリングローラー	mm	50 x 28 pcs	50 x 28 pcs	50 x 28 pcs	60 x 28 pcs
レベリングローラー配置パターン		第一段：上3/下2 第二段：上2/下3 第三段：上4/下3 第四段：上5/下6	第一段：上3/下2 第二段：上2/下3 第三段：上4/下3 第四段：上5/下6	第一段：上3/下2 第二段：上2/下3 第三段：上4/下3 第四段：上5/下6	第一段：上3/下2 第二段：上2/下3 第三段：上4/下3 第四段：上5/下6
サーボモータ	kW	3.5	5.0	5.0	5.0
所要エアー圧	kg/cm²	5	5	5	5
パスライン高さ	mm	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100

NCF2 アンコイラー仕様表

材料幅	mm	300	400	500	600
最大コイル重量	kg	2000	2000	3000	3000
コイル内径	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520
最大コイル外径	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
アンコイラー拡縮		油圧式	油圧式	油圧式	油圧式
アンコイラーモータ	HP	2	2	3	3
アンコイラーインバータ	kW	1.5	2.2	2.2	3.7
