NCT4 Series

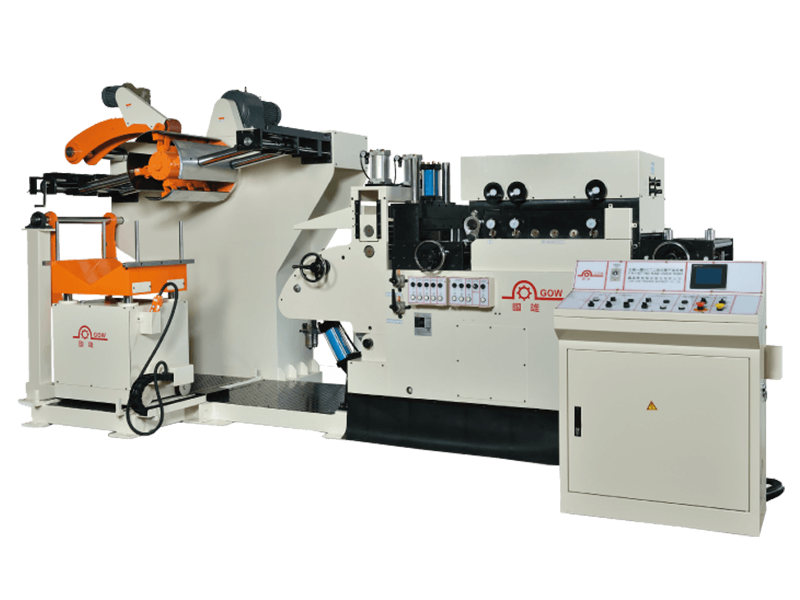

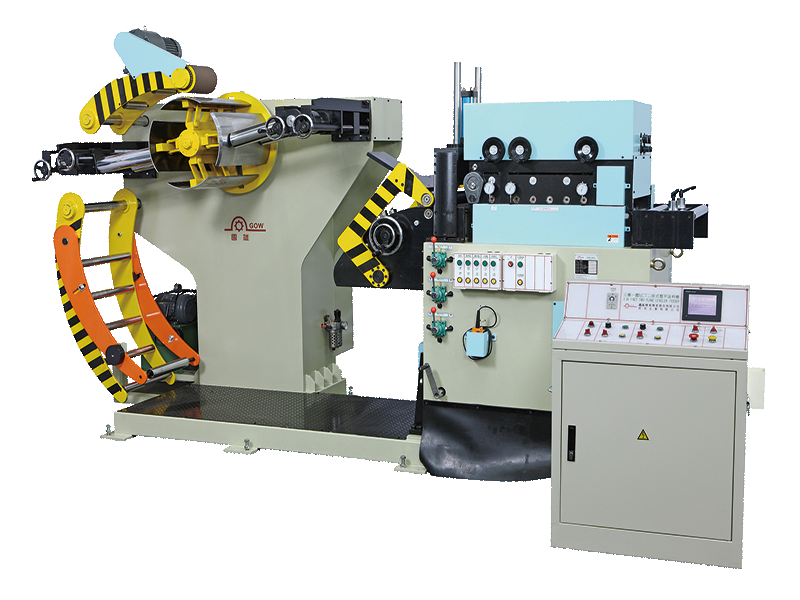

三機一体 NCT 二段式レベラフィーダーシリーズ

ソリューション AI産業自動車産業電子産業 (3Cさんぎょう)かでんさんぎょうかなものさんぎょう

3 in 1 NCTシリーズは、アンコイラー、二段式精密レベラー、およびNCサーボフィーダーの機能を1台に統合した設備であり、金属プレス生産ライン向けに特別設計されています。一体型構造により、工場スペースを有効に節約するとともに、生産効率を向上させます。
独自の二段式レベリングシステムと高剛性機械構造を採用し、材料はまず第一段レベリング部でコイル内径・外径による曲率差を補正し、その後第二段で高精度なレベリングを行います。これにより、材料の反りが製品品質へ与える影響を効果的に低減するとともに、レベリング精度および送りの安定性を向上させます。さらに、操作しやすいヒューマンインターフェースを採用することで、より便利で効率的な操作を実現し、現代のプレス生産に求められるニーズに十分対応します。各種鋼板材料のプレス加工に最適です。

特徴

アンコイラー、レベラ、フィーダーが一体化されたため、所要据付面積を省くことができる。
レベリング方式は二段式の設計を採用し、材料の内外径調整に分ける必要の無いため、材料の平坦度及び安定性の向上が可能となる。
レベラユニットはシリンダー式オープン装置を搭載し、ローラーの掃除は便利になって、製品の品質向上効果もあります。
高剛性の機械構造に日本三菱サーボ制御システムを加え、送り精度の確保ができる。

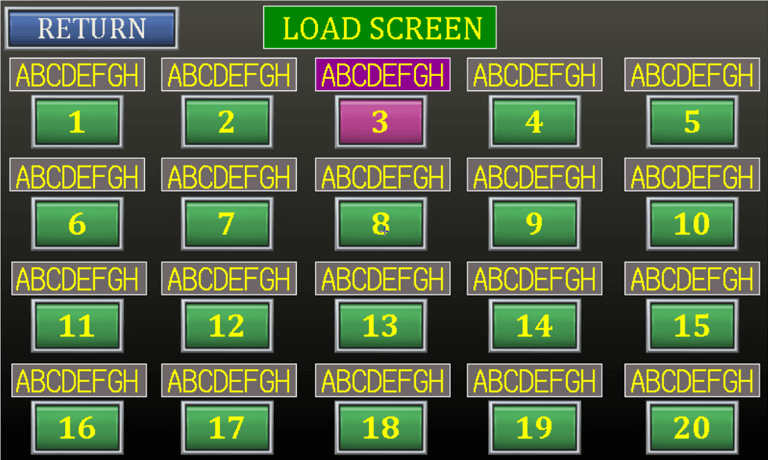

タッチパネルによる操作のため、操作が簡単で作業効率が向上でき、現代化テクノロジの応用に適する。
レベリングローラに気圧オープン式を採用し、修理、保守、掃除が簡単になる。
作業中に自動に材料を監視でき、プレスとの連携操作で安全操作ができるようになる。
フィーダーローラーもレベラローラーも熱処理して、HRC60度の標準に達します。表面は硬質クロムめっき、研磨など工夫したので、使用寿命は延ばします。
アンコイラーに油圧拡張設計を採用し、人力及び時間が節約でき、安全性も高くなる。
ツインアンコイラー、コイルカー（Coil Car）、および特殊材料投入クランプ装置との組み合わせが可能で、材料交換時間を短縮し、生産効率をさらに向上させます。

仕様

NCT4 シリーズ 0.8 ~ 4.0 mm

型式		NCT4-300	NCT4-400	NCT4-500	NCT4-600	NCT4-700	NCT4-800	NCT4-900	NCT4-1000
材料幅	mm	300	400	500	600	700	800	900	1000
材料厚み	mm	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0	0.8 ~ 4.0
フィードローラ	mm	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs
レベリングローラー	mm	72 x 12 pcs	72 x 12 pcs	72 x 12 pcs	84 x 12 pcs	84 x 12 pcs	84 x 12 pcs	96 x 12 pcs	96 x 12 pcs
レベリングローラー配置パターン		第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4	第一段：上1 / 下2，第二段：上5 / 下4
サーボモータ	kW	3.5	5.0	5.0	5.0	7.0	7.0	7.0	11.0
所要エアー圧	kg/cm²	5	5	5	5	5	5	5	5
パスライン高さ	mm	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100	お客様指定 ±100

NCT4 アンコイラー仕様表

材料幅	mm	300	400	500	600	700	800	900	1000
最大コイル重量	kg	1500	2000	2000	3000	3000	5000	5000	5000
コイル内径	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
最大コイル外径	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
アンコイラー拡縮		油圧式	油圧式	油圧式	油圧式	油圧式	油圧式	油圧式	油圧式
アンコイラーモータ	HP	1	2	2	3	3	5	5	5
アンコイラーインバータ	kW	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5
