特徴
- 高剛性の機械構造に日本三菱サーボ制御システムを加え、送り精度の確保ができる
- タッチパネルによる操作のため、操作が簡単で作業効率が向上でき、現代化テクノロジの応用に適する
- 送り長さの設定が簡単で、段階式長さの回数設定機能も備えてある
- 作業中に自動に材料を監視でき、プレスとの連携操作で安全操作ができるようになる
- 厚みのある材料の場合、4ローラ式やギアボックスを使用すれば、送り長さの精度を確保することができる
仕様
NC Series 仕様書
| 型式 | NC-150 | NC-200 | NC-300 | NC-300S | NC-400 | NC-500 | NC-600 | NC-800 | NC-1000 | NC-1250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 材料幅 | mm | 150 | 200 | 300 | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 |
| 材料厚み | mm | 0.1 ~ 2.0 | 0.1 ~ 2.0 | 0.1 ~ 2.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 | 0.1 ~ 3.0 |
| フィードローラ (上) | mm | 72 x 1 (Pu ローラ) | 72 x 1 (Pu ローラ) | 72 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) | 112 x 1 (Pu ローラ) |
| フィードローラ (下) | mm | 72 x 1 | 72 x 1 | 72 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 |
| サーボモータ | kW | 1.0 | 1.0 | 1.0 | 2.0 | 2.0 | 3.5 | 3.5 | 5.0 | 5.0 | 7.0 |
| 送り長さ | mm | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 |
| パスライン高さ | mm | 156 ~ 226 | 156 ~ 226 | 156 ~ 226 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 | 187 ~ 367 |
専門
- ● エアー式リリース
- ● 送り精度確保
- ● 安定性高い
- ● カスタムメイド対応可能
- ● 特殊プロセスソフトの要求など
-

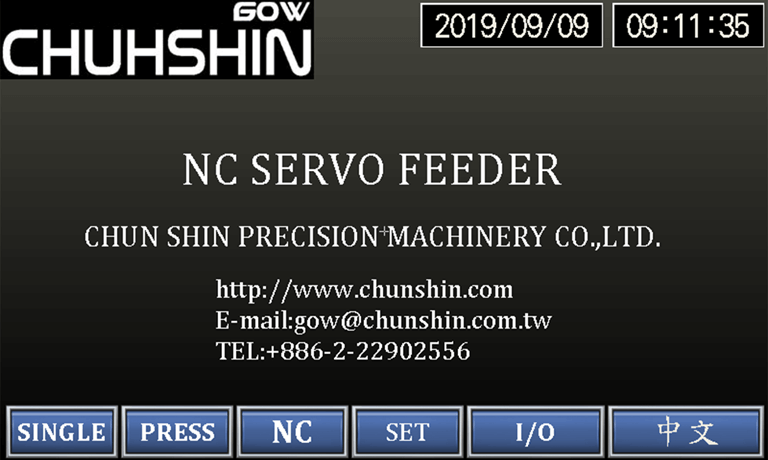

メイン画面：中国語・英語切り替え可能 -
単動モード：金型トライ、微調整な 、一工程スタンピング -

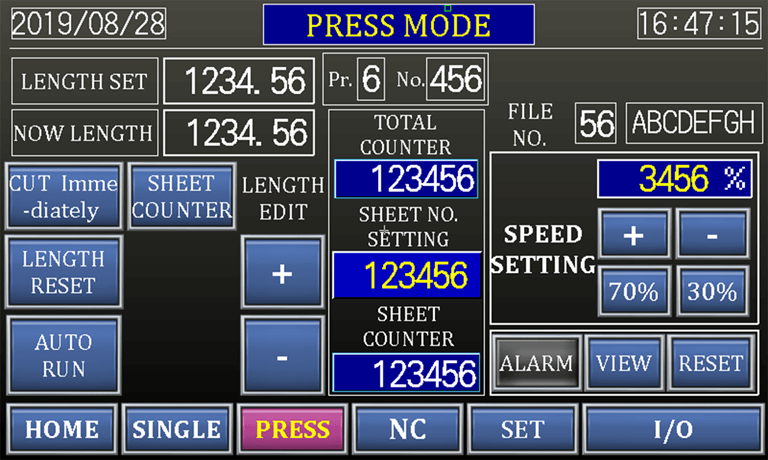

プレスモード：連続スタンピング -

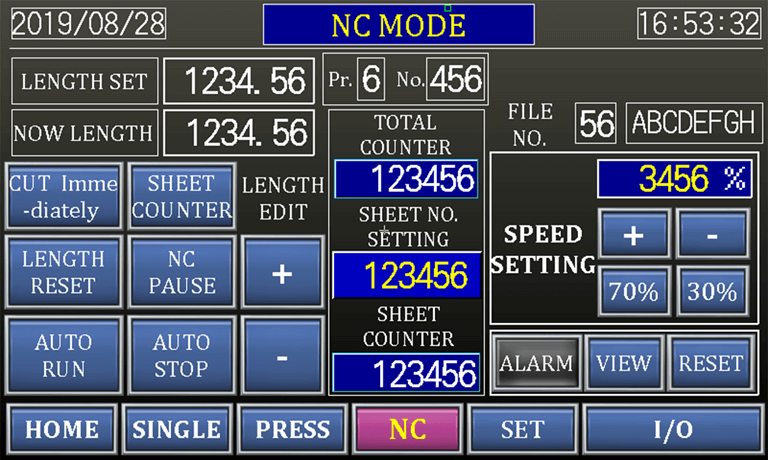

NC モード：フィーダーがプレスの連続スタンピングを主導すること -

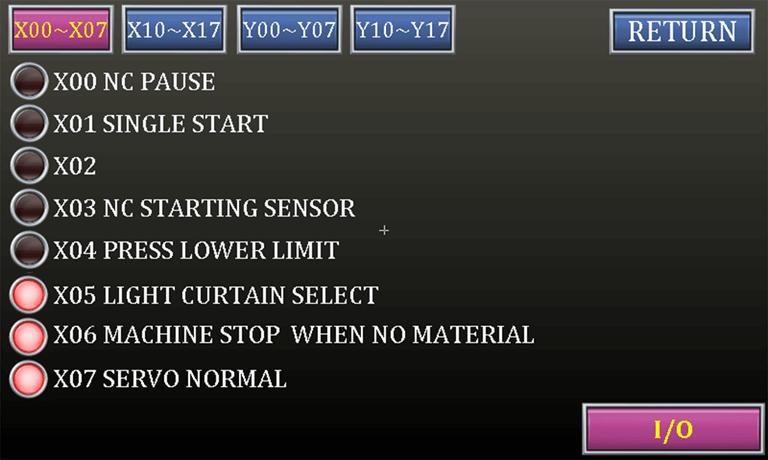

I / 0 モニター画面 -

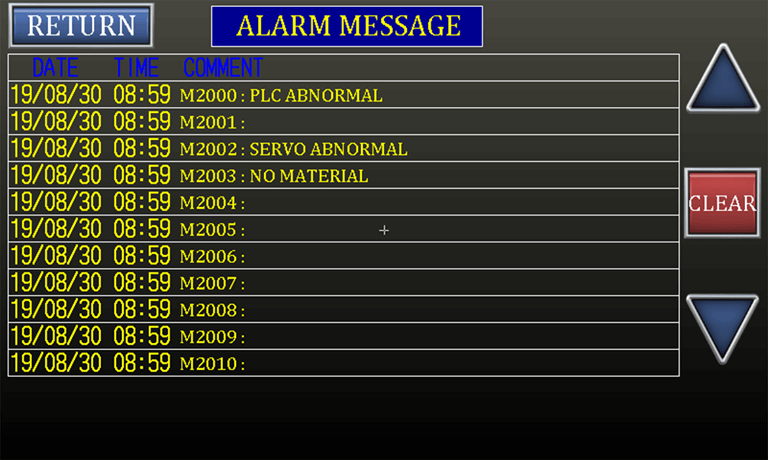

例外メッセージ画面の説明
-

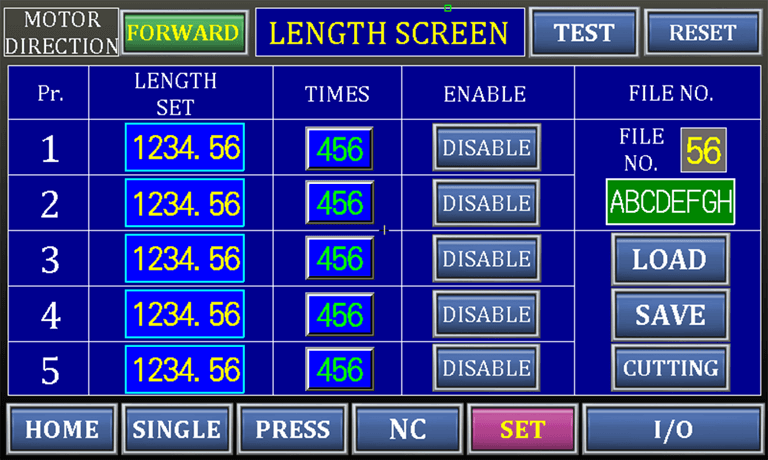

フィード長さ設定：マルチピッチ応用で、フィード長さも回数も幾つ設定可能 -
-

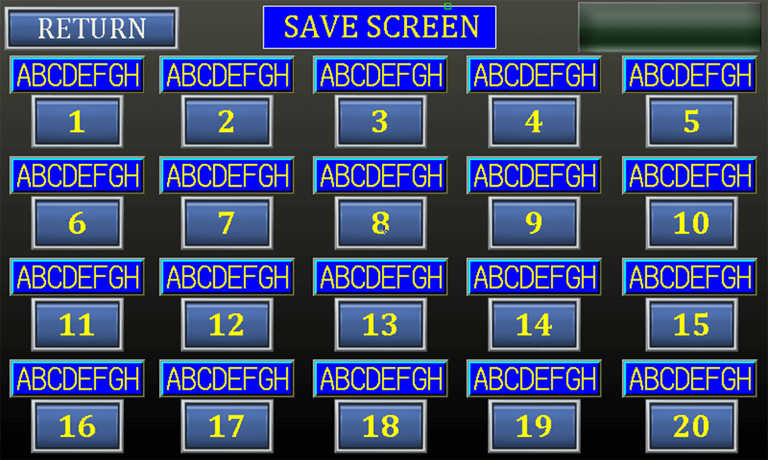

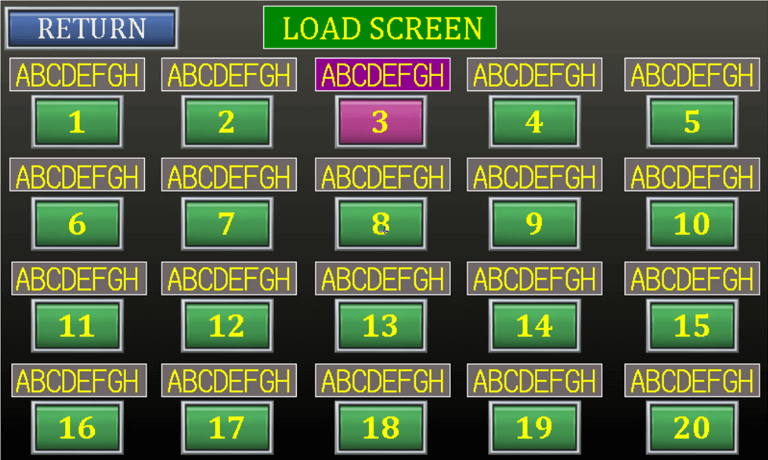

⾦型番号に合わせて、フィードピッチ数値の記⼊と読込は可能です。 -
アクセサリー
- ● マルチピッチ機能：ピッチ設定はカット信号機能付き（マルチピッチで、カッティング装置制御可能です）
- ● 7"メインマシンタッチスクリーンによる画面設定のコントロールパネル
- ● シーケンサー（PLC）コントロールシステム
- ● サーボ式コントローラー
- ● 気圧による開放とリリースの材料入れローラ
