NCE Series
Dòng máy NCE nắn phẳng và cấp liệu 3 trong 1 (Kiểu kinh tế và đơn giản)
Giải pháp
Ngành công nghiệp AINgành công nghiệp ô tôNgành công nghiệp điện tửNgành thiết bị gia dụngNgành ngũ kim
Dòng máy NCE nắn phẳng và cấp liệu 3 trong 1 kiểu kinh tế, nhỏ gọn tích hợp máy xả cuộn, máy nắn phẳng và bộ cấp liệu NC trong một thiết bị duy nhất. Máy được thiết kế theo tiêu chí đơn giản, thiết thực và hiệu suất cao, giúp tiết kiệm hiệu quả không gian nhà xưởng đồng thời giảm nhu cầu bố trí nhiều thiết bị riêng biệt.
Máy sử dụng kết cấu cơ khí có độ cứng vững cao, kết hợp với hệ thống điều khiển servo và giao diện màn hình cảm ứng thân thiện với người sử dụng. Trước quá trình dập, máy có thể thực hiện các công đoạn xả cuộn, nắn phẳng và cấp liệu tự động, đảm bảo hoạt động ổn định, độ chính xác cấp liệu cao và vận hành thuận tiện. Phù hợp cho các ứng dụng dập thép cuộn thông dụng, dòng NCE là giải pháp cấp liệu 3 trong 1 thiết thực, cân bằng giữa hiệu suất sản xuất, tiết kiệm không gian và hiệu quả kinh tế.
Đặc trưng
- Thiết kế theo ý tưởng mới giúp tiết kiệm hiệu quả không gian lắp đặt thiết bị.
- Kết cấu cơ khí có độ cứng vững cao kết hợp với hệ thống điều khiển servo Mitsubishi của Nhật Bản, đảm bảo độ chính xác khi cấp liệu.
- Sử dụng bảng điều khiển màn hình cảm ứng HMI thân thiện với người dùng, thao tác đơn giản và giúp nâng cao hiệu quả làm việc.
- Chức năng giám sát vật liệu tự động giúp tiết kiệm nhân công và có thể kết nối với máy dập để nâng cao độ an toàn khi vận hành.
- Con lăn cấp liệu và con lăn nắn phẳng được xử lý nhiệt đặc biệt đạt độ cứng tiêu chuẩn HRC 60°, bề mặt được mạ crom cứng và mài chính xác qua nhiều công đoạn, giúp tăng độ bền và kéo dài tuổi thọ của con lăn.

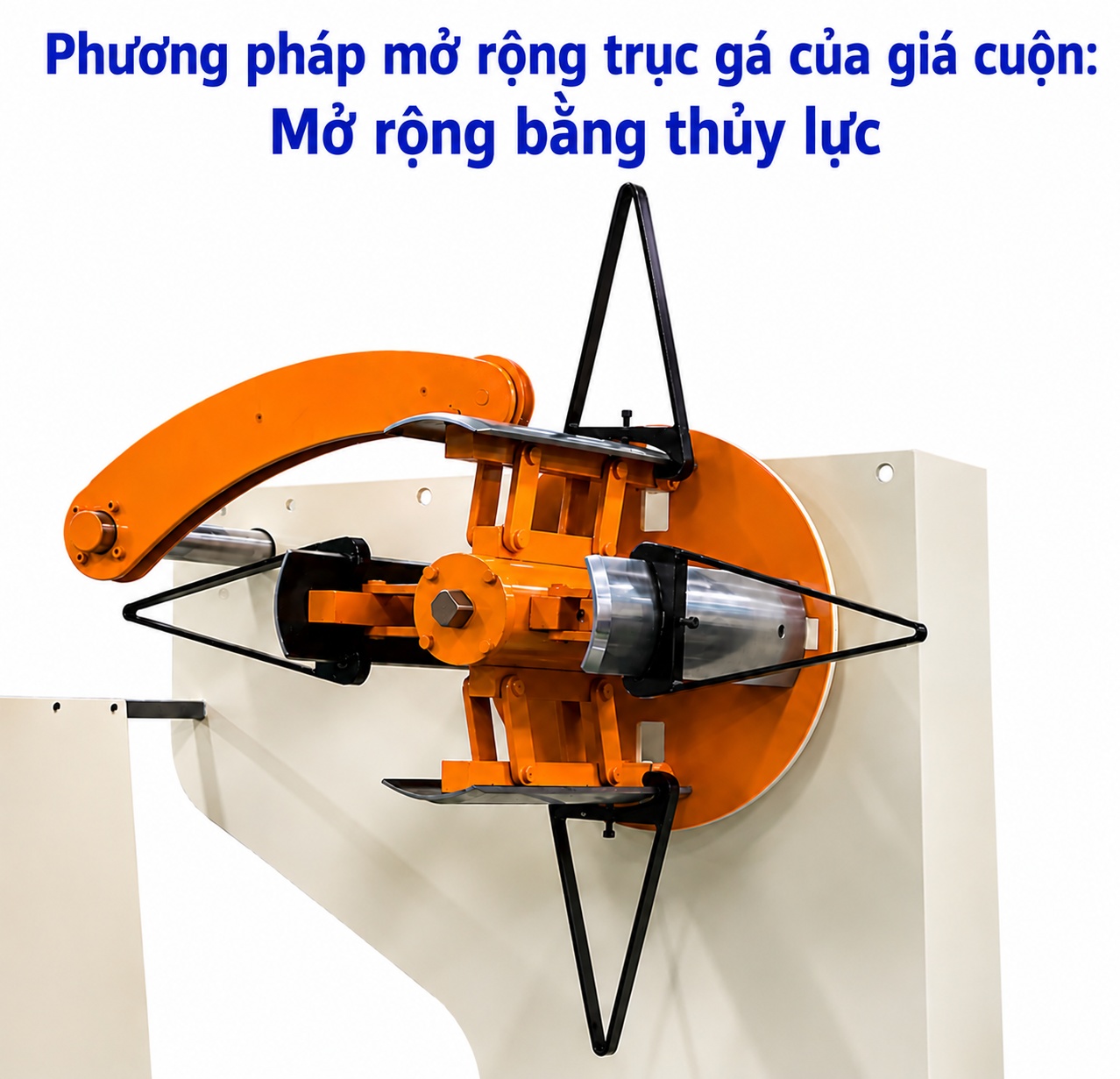

- Trang bị hệ thống bung trục bằng thủy lực và thiết bị mở lật đầu máy nắn phẳng, giúp nâng cao hiệu quả làm việc.
Thông số kỹ thuật
Straightener/Feeder Aspect
| Model | NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|---|
| Width of Material | mm | 300 | 400 | 500 |
| Thickness of Material | mm | 0.4 ~ 3.2 | 0.4 ~ 3.2 | 0.4 ~ 3.2 |
| Feed Roll | mm | 72 x 2 pcs | 72 x 2 pcs | 72 x 2 pcs |
| Work Roll | mm | 51 x 7 pcs | 51 x 7 pcs | 51 x 7 pcs |
| Work Roll Arrangement | Upper 4 / Lower 3 | Upper 4 / Lower 3 | Upper 4 / Lower 3 | |
| Main Servo Motor | kW | 3.5 | 3.5 | 3.5 |
| Air Supply | kg/cm² | 5 | 5 | 5 |
| P. L. H Adjustment | mm | 1200 ±70 | 1200 ±70 | 1200 ±70 |
Uncoiler Aspect
| Width of Material | mm | 300 | 400 | 500 |
|---|---|---|---|---|
| Max. Coil Weight | kg | 1500 | 1500 | 2000 |
| Coil I. D. | mm | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 |
| Max. Coil O. D. | mm | Ø1200 (Optional : 1500) | Ø1200 (Optional : 1500) | Ø1200 (Optional : 1500) |
| Uncoiler Expansion | Manual Type (Optional : Hydraulic) | Manual Type (Optional : Hydraulic) | Manual Type (Optional : Hydraulic) | |
| Uncoiler Motor | HP | 1 | 1 | 1 |
| Uncoiler Inverter | kW | 0.75 | 1.5 | 1.5 |
Major Dimension
| NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|
| Machine Length (mm) | 3480 | 3480 | 3480 |
| Machine Width (mm) | 1240 | 1390 | 1540 |
| Machine Height (mm) | 2250 | 2250 | 2250 |
Straightening Performance
| Model | NCE-300 | NCE-400 | NCE-500 | |
|---|---|---|---|---|
| 0.4 | 300 | 400 | 500 | |
| 0.8 | 300 | 400 | 500 | |
| 1 | 300 | 400 | 500 | |
| 1.2 | 300 | 400 | 500 | |
| 1.5 | 300 | 400 | 400 | |
| Stock Thickness (mm) | 1.8 | 300 | 350 | 300 |
| 2 | 300 | 310 | 250 | |
| 2.3 | 260 | 250 | 130 | |
| 2.5 | 200 | 200 | - | |
| 2.8 | 150 | 150 | - | |
| 3 | 135 | 135 | - | |
| 3.2 | 120 | 120 | - |
Chuyên khoa
- • Tiết kiệm không gian
- • Hiệu suất cao
- • Độ chính xác vượt trội
- • Độ ổn định cao
- • Độ chính xácสูง
-

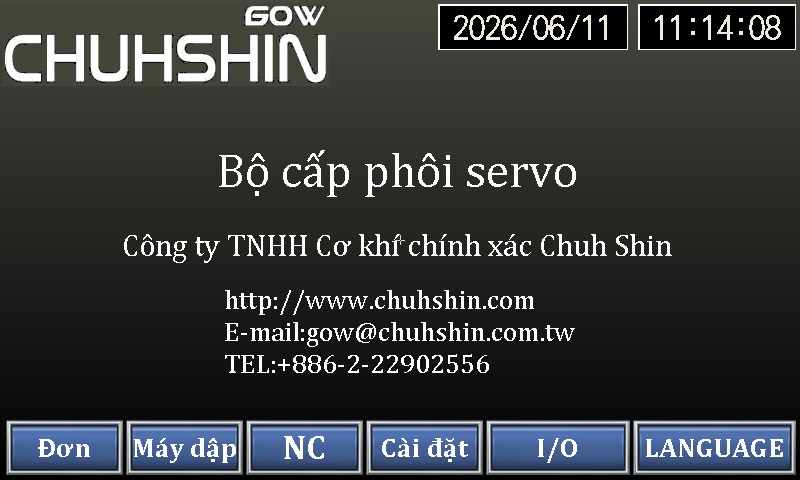

Màn hình chính: Có thể chọn hiển thị bằng tiếng Anh hoặc tiếng Việt. -

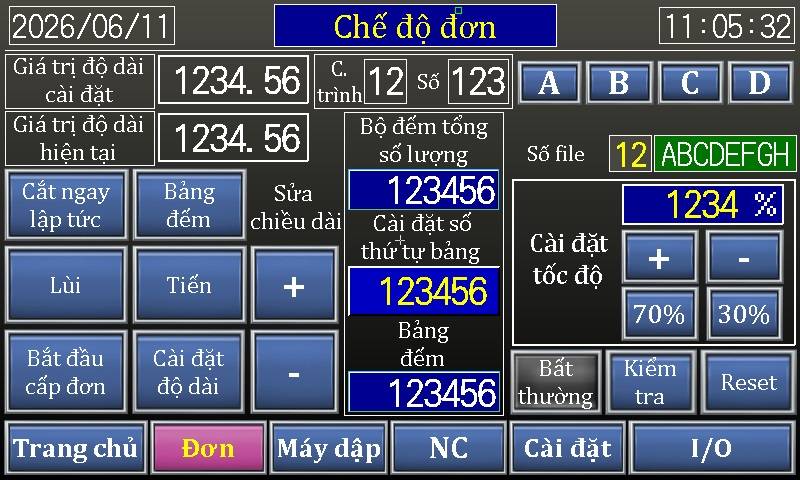

Chế độ chạy đơn: Dùng để căn chỉnh khuôn, điều chỉnh tinh và dập một hành trình -

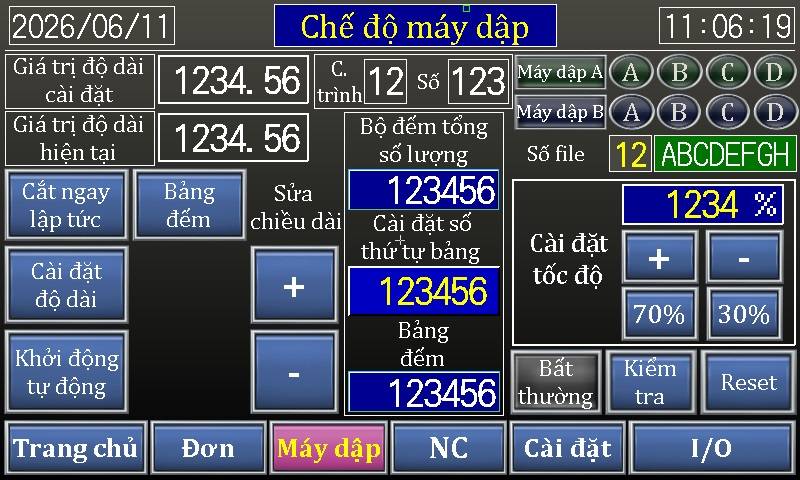

Chế độ máy dập (Press Mode): Dập liên tục. -

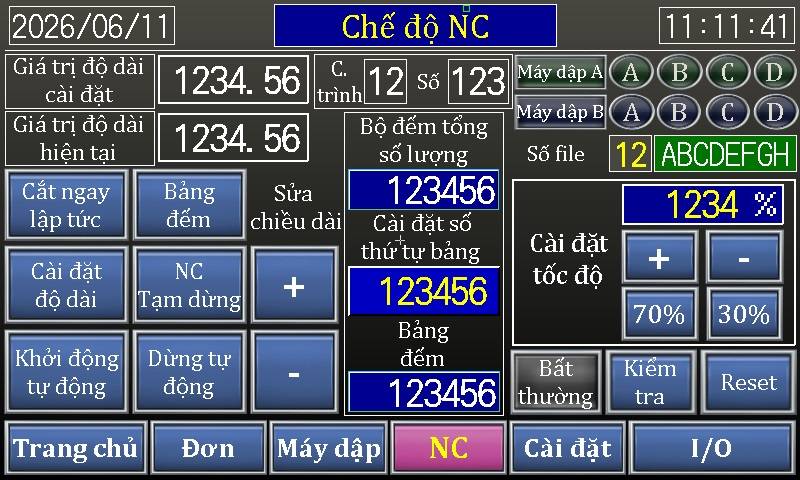

Chế độ NC: Máy cấp phôi (Feeder) điều khiển máy dập hoạt động dập liên tục. -

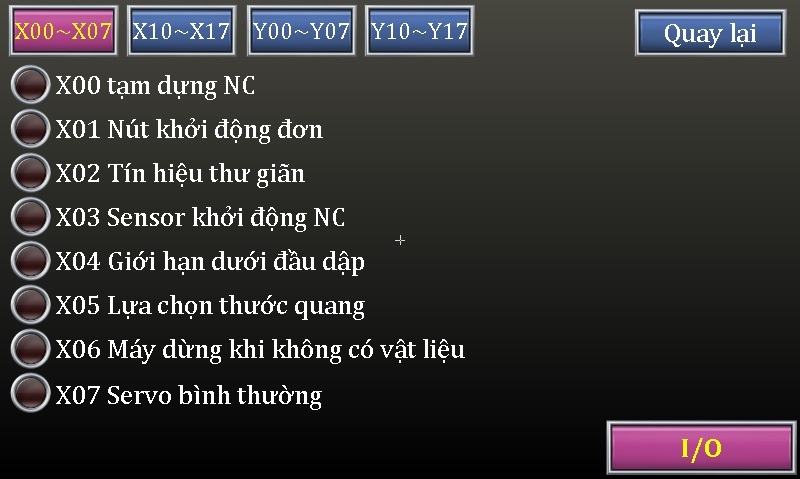

Màn hình giám sát I/O -

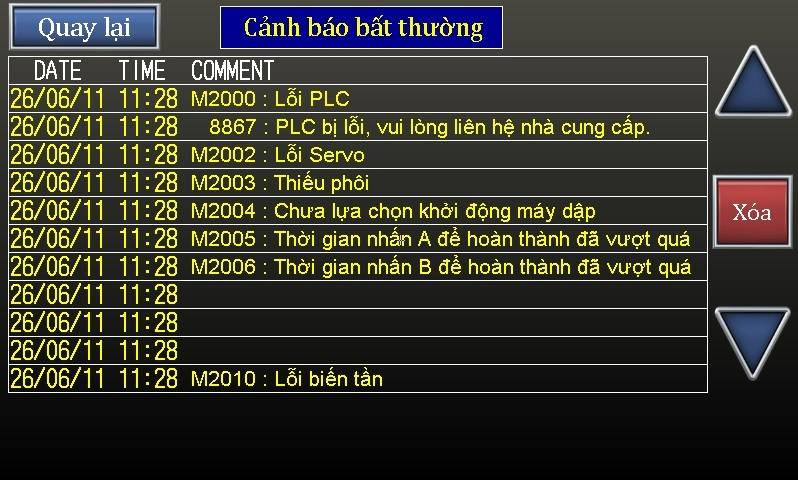

Màn hình báo lỗi (Alarm)
-

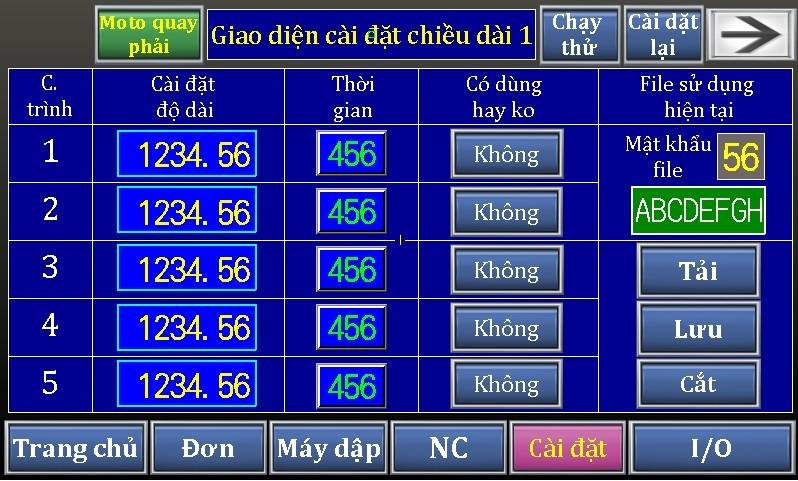

Chế độ cài đặt chiều dài: Có thể sử dụng cho điều khiển đa đoạn (Multi-step), cho phép cài đặt chiều dài và số lần dập của từng đoạn. -
-

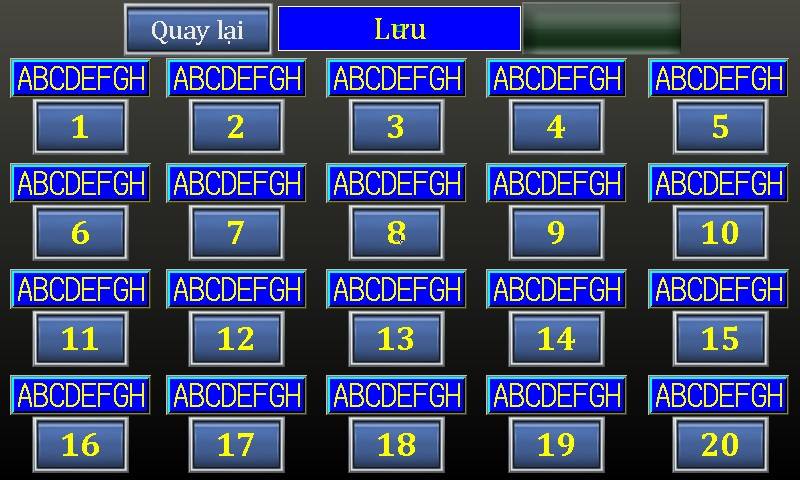

Chức năng này có thể ghi nhớ, lưu trữ và truy xuất giá trị chiều dài nạp liệu, đồng thời kết hợp với số mã khuôn để lưu vào bộ nhớ -
Phụ kiện
- • Cài đặt chiều dài và số lần cấp phôi đa đoạn kèm chức năng xuất tín hiệu cắt (Khi đạt đủ số lần cài đặt, có thể xuất tín hiệu điều khiển thiết bị cắt phôi).
- • Bảng điều khiển và thiết lập qua màn hình cảm ứng HMI.
- • Thiết bị vi chỉnh 2 điểm (kèm đồng hồ so)
- • Con lăn nắn phẳng mở và nhả bằng khí nén
- • Máy xả cuộn được trang bị biến tần, điều khiển bằng cảm biến quang điện
- • Thiết bị chặn và dẫn hướng vật liệu dạng chữ A
- • Đầu vào máy nắn phẳng được trang bị thiết bị chặn và dẫn hướng vật liệu 4 điểm, điều chỉnh bằng tay quay
