NC6-F Series
เครื่องป้อนวัสดุแผ่นหนาระบบ NC-F เซอร์โว ซีรีส์
เครื่องป้อนวัสดุ NC Servo ใช้โครงสร้างเครื่องจักรที่มีความแข็งแกร่งสูง พร้อมระบบควบคุมเซอร์โวประสิทธิภาพสูงและกลไกคลายแบบเชิงกล ช่วยให้การป้อนวัสดุมีความเสถียรและแม่นยำ
ติดตั้งหน้าจอควบคุมอัจฉริยะที่ใช้งานง่าย สามารถตั้งค่าความยาวและจำนวนครั้งในการป้อนวัสดุได้อย่างยืดหยุ่นตามความต้องการของกระบวนการผลิต ใช้งานง่ายและปรับตั้งค่าได้สะดวก ช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมีประสิทธิผล
เหมาะสำหรับสายการผลิตปั๊มขึ้นรูปโลหะแผ่นอัตโนมัติหลากหลายประเภท พร้อมมอบโซลูชันการป้อนวัสดุที่มีความแม่นยำสูง ประสิทธิภาพสูง เสถียร และเชื่อถือได้
คุณสมบัติ
- โครงสร้างเครื่องจักรที่มีความแข็งแรงสูงทำงานร่วมกับระบบควบคุมเซอร์โว Mitsubishi จากประเทศญี่ปุ่น ช่วยให้มั่นใจในความแม่นยำของการป้อนวัสดุ
- ใช้แผงควบคุมหน้าจอสัมผัส HMI สำหรับการควบคุมและตั้งค่าการทำงาน
- สามารถตั้งค่าจำนวนครั้งในการป้อนตามความยาวแบบแบ่งช่วงได้ (เมื่อครบจำนวนครั้งที่กำหนด สามารถเลือกส่งสัญญาณเพื่อสั่งตัดวัสดุได้)
- ฟังก์ชันตรวจสอบวัสดุอัตโนมัติช่วยลดการใช้แรงงาน และสามารถเชื่อมต่อกับเครื่องปั๊มเพื่อเพิ่มความปลอดภัยในการทำงาน
ข้อมูลจำเพาะ
NC6-F Series Specification
| Model | NC6-150F | NC6-200F | NC6-300F | NC6-400F | NC6-500F | NC6-600F | |
|---|---|---|---|---|---|---|---|
| Width of Material | mm | 150 | 200 | 300 | 400 | 500 | 600 |
| Thickness of Material | mm | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 |
| Feed Roll Up | mm | 96 x 1 | 96 x 1 | 96 x 1 | 96 x 1 | 96 x 1 | 96 x 1 |
| Work Roll Down | mm | 120 x 1 | 120 x 1 | 120 x 1 | 120 x 1 | 120 x 1 | 120 x 1 |
| Servo Motor | kW | 2.0 | 2.0 | 3.5 | 3.5 | 3.5 | 5.0 |
| Feed Length | mm | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 |
| P.L.H Adjustment | mm | 70 ~ 140 | 70 ~ 140 | 70 ~ 140 | 70 ~ 140 | 70 ~ 140 | 70 ~ 140 |
ความเชี่ยวชาญ
- ● ระบบคลายแบบกลไก
- ● การป้อนวัสดุแม่นยำ
- ● ความเสถียรสูง
- ● สามารถปรับแต่งตามความต้องการ
- ● รองรับความต้องการด้านซอฟต์แวร์วิศวกรรมเฉพาะทาง
-

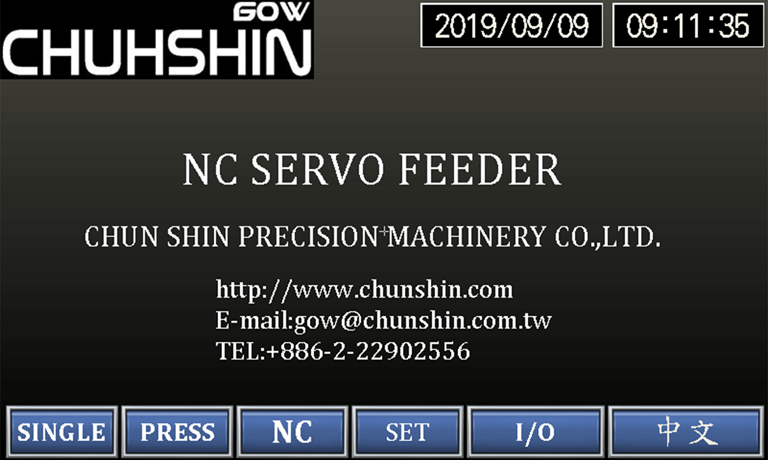

เมนูหลัก: เลือกภาษา จีน/อังกฤษ -
โหมด Single Action (ทำงานจังหวะเดียว): สำหรับการทดสอบและปรับละเอียดแม่พิมพ์ รวมถึงการปั๊มแบบหนึ่งรอบการทำงาน (Single-stroke stamping) -

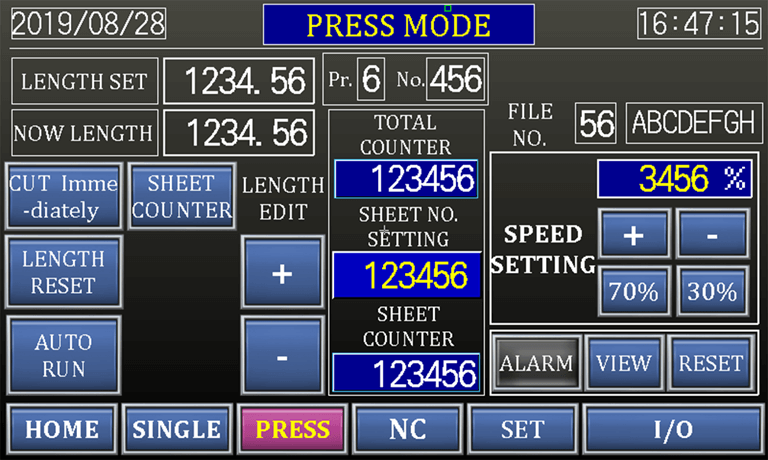

โหมดเครื่องปั๊ม (Press Mode): การปั๊มแบบต่อเนื่อง -

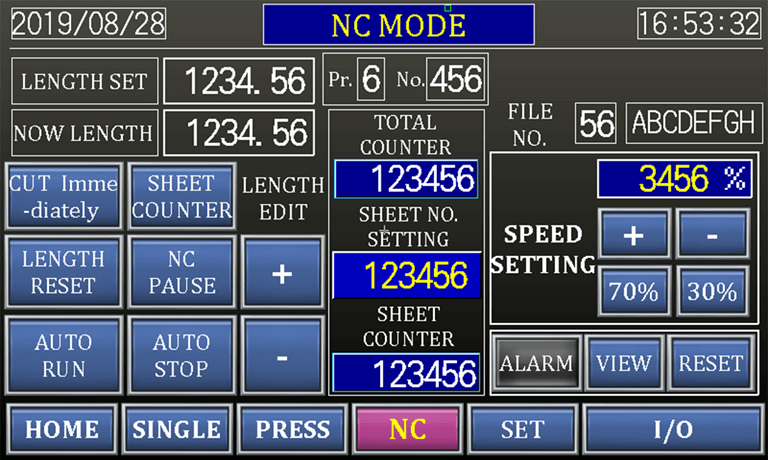

โหมด NC: เดินต่อเนื่อง (คุมโดยเครื่องป้อน) -

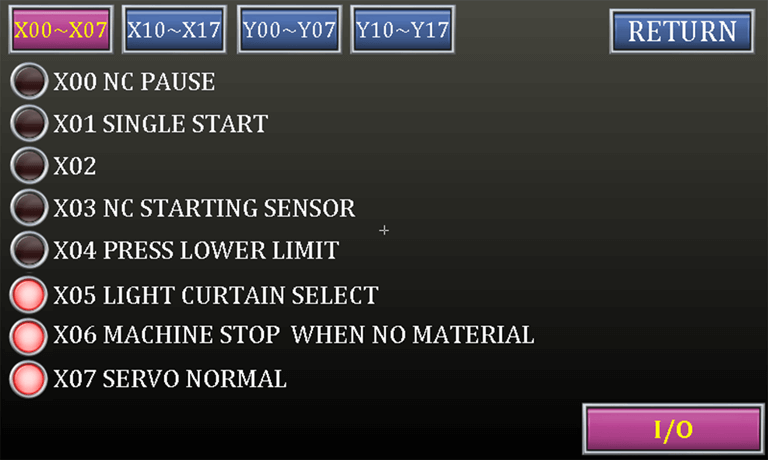

หน้าจอตรวจสอบสถานะ I/O -

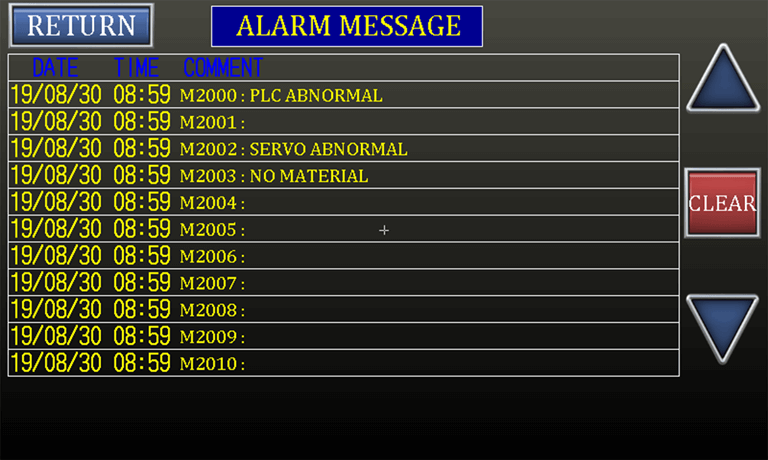

หน้าจอแจ้งเตือน (Alarm)
-

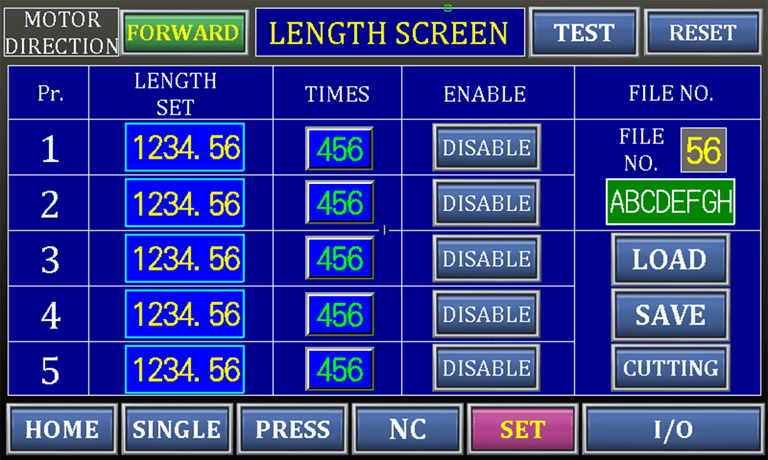

โหมดตั้งค่าความยาว: สามารถใช้ควบคุมการทำงานแบบหลายขั้นตอน (Multi-step) โดยสามารถตั้งค่าความยาวและจำนวนรอบของแต่ละขั้นตอนได้ -
-

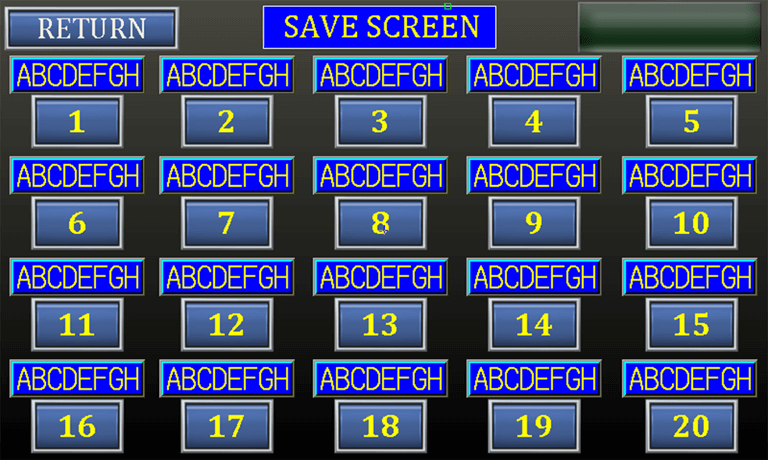

ฟังก์ชันนี้สามารถบันทึกและเรียกคืนค่าความยาวการป้อนวัสดุได้ โดยสามารถบันทึกจดจำร่วมกับหมายเลขแม่พิมพ์ -
เครื่องประดับ
- ● ตั้งค่าจำนวนครั้งของการป้อนตามความยาวแต่ละช่วง (เมื่อครบจำนวนครั้งที่กำหนด สามารถเลือกส่งสัญญาณเพื่อสั่งตัดวัสดุได้)
- ● ตั้งค่าผ่านหน้าจอสัมผัสขนาด 7 นิ้ว
- ● ควบคุมด้วย PLC
- ● ระบบควบคุมเซอร์โวด้วยคอมพิวเตอร์
- ● ระบบคลายลูกกลิ้งป้อนวัสดุแบบกลไก
