NCT3 Series

ซีรีส์ NCT เครื่องป้อนและปรับระดับแบบ 3 in 1 ชนิดสองขั้นตอน

โซลูชั่น อุตสาหกรรม AI อุตสาหกรรมยานยนต์อุตสาหกรรมอิเล็กทรอนิกส์อุตสาหกรรมการแพทย์อุตสาหกรรมเครื่องใช้ไฟฟ้า อุตสาหกรรมฮาร์ดแวร์

ซีรีส์ NCT แบบ 3 in 1 ได้รวมฟังก์ชันเครื่องคลายม้วน เครื่องปรับระดับความแม่นยำแบบสองขั้นตอน และเครื่องป้อนเซอร์โว NC ไว้ในเครื่องเดียว โดยได้รับการออกแบบเป็นพิเศษสำหรับสายการผลิตงานปั๊มโลหะ ช่วยประหยัดพื้นที่ภายในโรงงานและเพิ่มประสิทธิภาพการผลิตโดยรวมได้อย่างมีประสิทธิภาพ
เครื่องได้รับการออกแบบด้วยระบบปรับระดับแบบสองขั้นตอนที่เป็นเอกลักษณ์ พร้อมโครงสร้างเครื่องจักรที่มีความแข็งแรงสูง โดยวัสดุจะผ่านการปรับแก้ความโค้งที่เกิดจากเส้นผ่านศูนย์กลางด้านในและด้านนอกของคอยล์ในขั้นตอนแรก ก่อนเข้าสู่การปรับระดับความแม่นยำในขั้นตอนที่สอง ช่วยลดผลกระทบของความโค้งของวัสดุต่อคุณภาพของผลิตภัณฑ์ พร้อมเพิ่มความแม่นยำในการปรับระดับและความเสถียรในการป้อนวัสดุ เมื่อทำงานร่วมกับอินเทอร์เฟซการใช้งานที่เป็นมิตรต่อผู้ใช้ จึงช่วยให้การใช้งานสะดวก รวดเร็ว และมีประสิทธิภาพ ตอบสนองความต้องการของการผลิตงานปั๊มสมัยใหม่ได้อย่างสมบูรณ์ เหมาะสำหรับการปั๊มวัสดุแผ่นเหล็กทุกประเภท

คุณสมบัติ

ประหยัดพื้นที่: การออกแบบแนวคิดใหม่ช่วยลดพื้นที่ในการติดตั้งเครื่องจักรได้อย่างมีประสิทธิภาพ
ระบบปรับระดับแบบสองขั้นตอน: เครื่องใช้ระบบปรับระดับแบบสองขั้นตอน ทำให้ไม่จำเป็นต้องปรับตามเส้นผ่านศูนย์กลางด้านในและด้านนอกของคอยล์ ช่วยเพิ่มความเรียบและความเสถียรของวัสดุ
หัวปรับระดับแบบยกเปิดด้วยลม: หัวปรับระดับสามารถยกเปิดด้วยระบบนิวแมติก ทำให้ทำความสะอาดได้สะดวก ใช้งานง่าย และช่วยรักษาพร้อมยกระดับคุณภาพของผลิตภัณฑ์
ความแม่นยำสูง: โครงสร้างเครื่องจักรที่มีความแข็งแกร่งสูงทำงานร่วมกับระบบควบคุม Mitsubishi Servo จากประเทศญี่ปุ่น เพื่อรับประกันความแม่นยำในการป้อนวัสดุ
ใช้งานง่าย: ควบคุมผ่านหน้าจอสัมผัส HMI (Human Machine Interface) ที่ใช้งานง่าย ช่วยเพิ่มประสิทธิภาพในการทำงาน
ระบบตรวจสอบวัสดุอัตโนมัติ: ระบบตรวจสอบวัสดุอัตโนมัติช่วยลดการใช้แรงงาน และสามารถเชื่อมต่อกับเครื่องปั๊มผ่านระบบ Interlock เพื่อเพิ่มความปลอดภัยในการทำงาน
ลูกกลิ้งอายุการใช้งานยาวนาน: ลูกกลิ้งป้อนและลูกกลิ้งปรับระดับผ่านการอบชุบพิเศษถึงมาตรฐาน HRC 60 พร้อมชุบฮาร์ดโครมและเจียระไนอย่างละเอียด เพื่อเพิ่มความทนทานและยืดอายุการใช้งาน
เครื่องคลายม้วนแบบขยายด้วยระบบไฮดรอลิก: ใช้ระบบขยายแกนด้วยไฮดรอลิก ช่วยลดแรงงานและเพิ่มประสิทธิภาพในการทำงาน
ตัวเลือกเสริม: สามารถใช้งานร่วมกับเครื่องคลายม้วนแบบหัวคู่ (Twin Uncoiler) และรถโหลดคอยล์ (Coil Car) เพื่อช่วยลดเวลาในการป้อนวัสดุและเพิ่มประสิทธิภาพการผลิต

ข้อมูลจำเพาะ

NCT3 Series for 0.5 ~ 3.0 mm

Model		NCT3-300	NCT3-400	NCT3-500	NCT3-600	NCT3-700	NCT3-800	NCT3-900	NCT3-1000
Width of Material	mm	300	400	500	600	700	800	900	1000
Thickness of Material	mm	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 3.0
Feed Roll	mm	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	112 x 2 pcs	132 x 2 pcs	132 x 2 pcs
Work Roll	mm	60 x 12 pcs	60 x 12 pcs	60 x 12 pcs	72 x 12 pcs	72 x 12 pcs	72 x 12 pcs	84 x 12 pcs	84 x 12 pcs
Work Roll Arrangement		1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4	1ˢᵗ Section:Upper 1 / Lower 2, 2ⁿᵈ Section: Upper 5 / Lower 4
Main Servo Motor	kW	3.5	3.5	3.5	5.0	5.0	5.0	7.0	7.0
Air Supply	kg/cm²	5	5	5	5	5	5	5	5
P. L. H Adjustment	mm	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100

NCT3 Uncoiler Specifications

Width of Material	mm	300	400	500	600	700	800	900	1000
Max. Coil Weight	kg	1500	2000	2000	3000	3000	5000	5000	5000
Coil I. D.	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
Max. Coil O. D.	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
Uncoiler Expansion		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
Uncoiler Motor	HP	1	1	2	2	3	3	3	5
Uncoiler Inverter	kW	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7

ความเชี่ยวชาญ

อุปกรณ์ยกเปิดหัวดัดตรง
.
• ความเรียบของวัสดุสูง
• ความเสถียรสูง
• ความแม่นยำสูง
• ประสิทธิภาพสูง
• ความเที่ยงตรงสูง
• ประหยัดพื้นที่

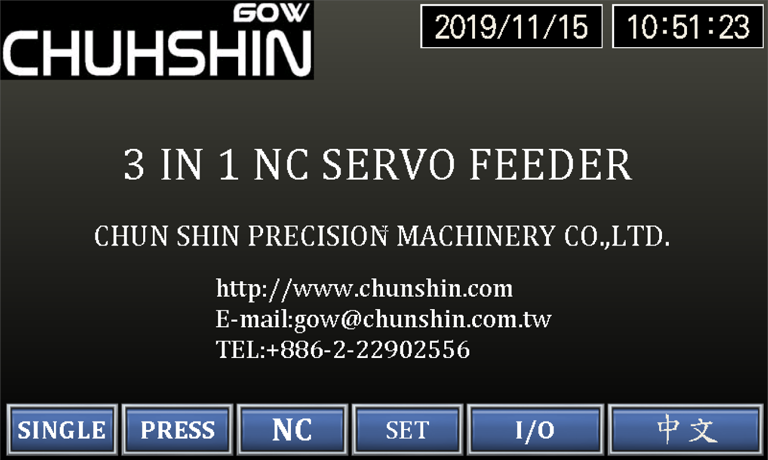

เมนูหลัก: เลือกภาษา จีน/อังกฤษ
โหมด Single Action (ทำงานจังหวะเดียว): สำหรับการทดสอบและปรับละเอียดแม่พิมพ์ รวมถึงการปั๊มแบบหนึ่งรอบการทำงาน (Single-stroke stamping)

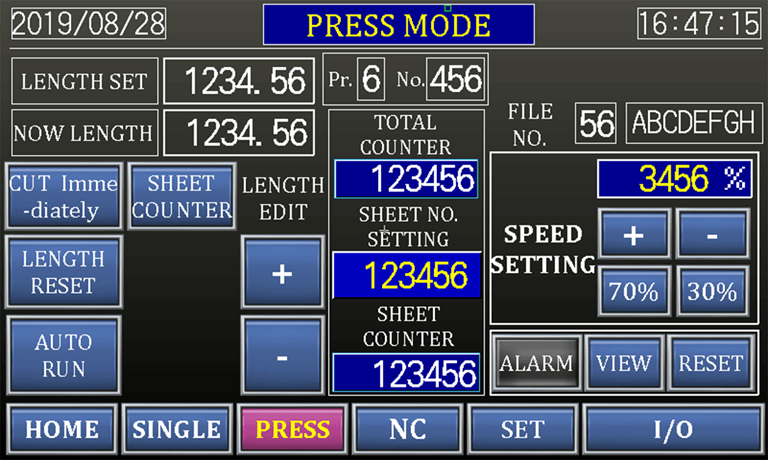

โหมดเครื่องปั๊ม (Press Mode): การปั๊มแบบต่อเนื่อง

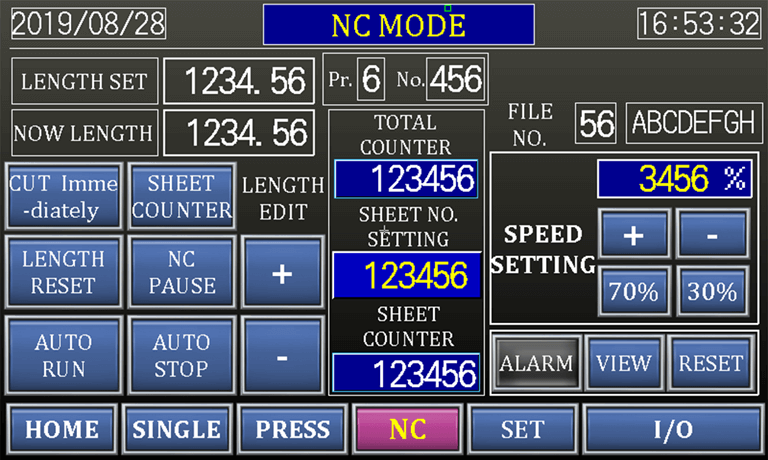

โหมด NC: เดินต่อเนื่อง (คุมโดยเครื่องป้อน)

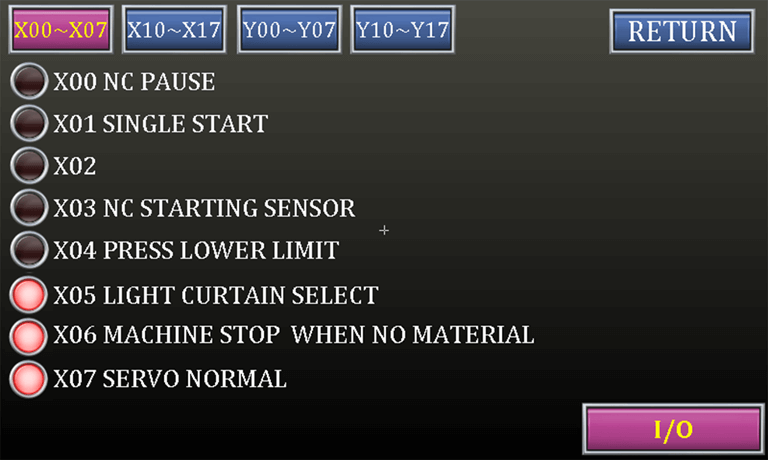

หน้าจอตรวจสอบสถานะ I/O

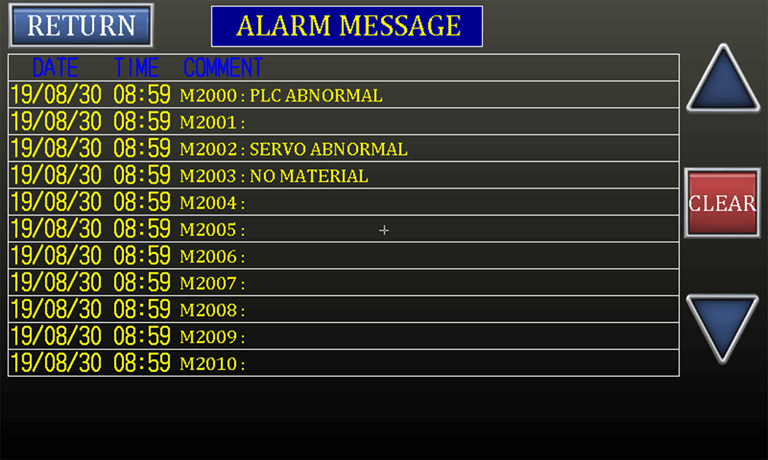

หน้าจอแจ้งเตือน (Alarm)
