ซีรีส์ NCL เครื่องป้อนและปรับระดับแบบ 3 in 1

NCL5 Series

ซีรีส์ NCL เครื่องป้อนและปรับระดับแบบ 3 in 1

โซลูชั่น อุตสาหกรรมยานยนต์อุตสาหกรรมเครื่องใช้ไฟฟ้า อุตสาหกรรมฮาร์ดแวร์

ซีรีส์ NCL แบบ 3 in 1 ได้รวมฟังก์ชันเครื่องคลายม้วน เครื่องปรับระดับ และเครื่องป้อนวัสดุไว้ในเครื่องเดียว โดยได้รับการออกแบบเป็นพิเศษสำหรับสายการผลิตงานปั๊มโลหะแผ่นหนา ช่วยประหยัดพื้นที่ภายในโรงงานได้อย่างมีประสิทธิภาพ พร้อมเพิ่มประสิทธิภาพในการจัดวางเครื่องจักร ก่อนเข้าสู่กระบวนการปั๊ม เครื่องสามารถดำเนินการคลายม้วน ปรับระดับ และป้อนวัสดุอัตโนมัติ ช่วยเพิ่มประสิทธิภาพการผลิตและลดการพึ่งพาแรงงานคน ด้วยอินเทอร์เฟซการใช้งานที่เป็นมิตรต่อผู้ใช้ ทำให้การใช้งานสะดวก รวดเร็ว และมีประสิทธิภาพสูง ตอบสนองความต้องการด้านประสิทธิภาพและความเสถียรของการผลิตงานปั๊มสมัยใหม่ได้อย่างสมบูรณ์ เหมาะสำหรับการปั๊มวัสดุโลหะแผ่นหนา เช่น เหล็ก สแตนเลส และโลหะชนิดอื่น ๆ

คุณสมบัติ

ประหยัดพื้นที่: แนวคิดและการออกแบบใหม่ช่วยลดพื้นที่ในการติดตั้ง
ความแม่นยำสูง: โครงสร้างเครื่องจักรมีความแข็งแกร่งสูง ทำงานร่วมกับระบบควบคุม Mitsubishi Servo เพื่อรับประกันความแม่นยำในการป้อน

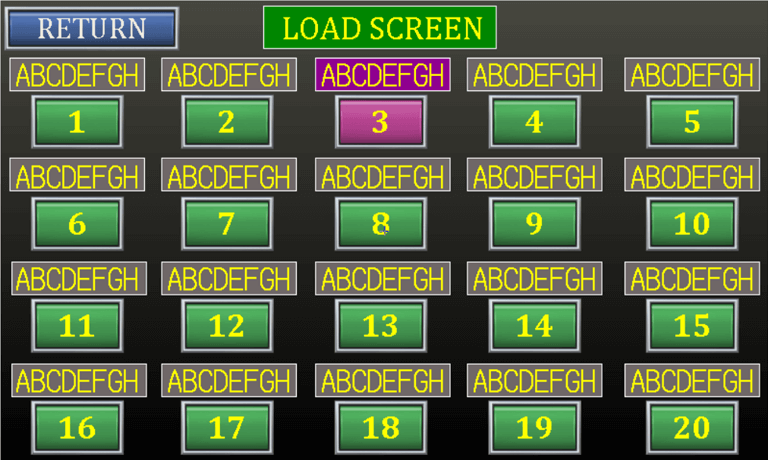

ใช้งานง่าย: ควบคุมผ่านระบบหน้าจอสัมผัส Human Machine Interface (HMI) ที่เป็นมิตรต่อผู้ใช้
ความปลอดภัย: มีฟังก์ชันตรวจสอบการป้อนอัตโนมัติ ซึ่งทำงานแบบ Interlock ร่วมกับเครื่องปั๊มเพื่อความปลอดภัยในการปฏิบัติงาน
ความทนทานสูง: ลูกกลิ้งป้อนและลูกกลิ้งดัดเรียบผ่านการชุบแข็งพิเศษ HRC 60°, ชุบโครเมียม และเจียระไนผิว มีความแข็งสูง ทนต่อการสึกหรอ และมีอายุการใช้งานยาวนาน
ระบบไฮดรอลิก: แกนคลายม้วนแบบขยายตัวด้วยระบบไฮดรอลิก (Hydraulic Expansion) ช่วยให้ทำงานได้มีประสิทธิภาพยิ่งขึ้น
สามารถติดตั้งร่วมกับเครื่องคลายม้วนแบบหัวคู่ (Twin Uncoiler), รถโหลดคอยล์ (Coil Car) และอุปกรณ์จับยึดวัสดุทางเข้าชนิดพิเศษ เพื่อช่วยลดเวลาในการเปลี่ยนคอยล์และเพิ่มประสิทธิภาพการผลิตให้สูงยิ่งขึ้น

ข้อมูลจำเพาะ

NCL5 Series for 1.0 ~ 5.0 mm

Model		NCL5-300	NCL5-400	NCL5-500	NCL5-600	NCL5-700	NCL5-800	NCL5-900	NCL5-1000
Width of Material	mm	300	400	500	600	700	800	900	1000
Thickness of Material	mm	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0	1.0 ~ 5.0
Feed Roll	mm	114 x 2 pcs	114 x 2 pcs	114 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs	132 x 2 pcs
Work Roll	mm	84 x 7 pcs	84 x 7 pcs	84 x 7 pcs	96 x 7 pcs	96 x 7 pcs	96 x 7 pcs	114 x 7 pcs	114 x 7 pcs
Work Roll Arrangement		Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3	Upper 4 / Lower 3
Main Servo Motor	kW	5.0	5.0	5.0	7.0	7.0	7.0	11.0	11.0
Air Supply	kg/cm²	5	5	5	5	5	5	5	5
P. L. H Adjustment	mm	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100

NCL5 Uncoiler Specifications

Width of Material	mm	300	400	500	600	700	800	900	1000
Max. Coil Weight	kg	1500	2000	2000	3000	3000	5000	5000	5000
Coil I. D.	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
Max. Coil O. D.	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
Uncoiler Expansion		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
Uncoiler Motor	HP	1	2	2	3	3	5	5	5
Uncoiler Inverter	kW	1.5	2.2	2.2	3.7	3.7	3.7	5.5	5.5
