NC4-RL Series
Dòng máy cấp liệu servo NC–RL kiểu Zigzag
Máy cấp liệu servo NC di chuyển trái-phải sử dụng hệ thống điều khiển servo hai trục, kết hợp chức năng cấp liệu chính xác và dịch chuyển ngang trái-phải. Đường chạy cấp liệu có thể được cài đặt theo kích thước và cách bố trí sản phẩm.
Cơ cấu di chuyển trái-phải sử dụng ray dẫn hướng tuyến tính chính xác và vít me bi, mang lại độ cứng cao, độ ổn định tốt và khả năng định vị chính xác. Phương thức cấp liệu Zigzag giúp nâng cao hiệu suất sử dụng vật liệu, giảm phế liệu và giảm chi phí sản xuất.
Được trang bị giao diện điều khiển thông minh, thân thiện với người dùng, cho phép cài đặt các thông số cấp liệu theo chiều rộng vật liệu, kích thước sản phẩm và yêu cầu dập. Phù hợp cho phôi tròn, đĩa tròn, vòng đệm và các sản phẩm dập có bố trí Zigzag, cung cấp giải pháp cấp liệu tự động với độ chính xác và hiệu suất cao.
Đặc trưng
- Kết cấu máy có độ cứng vững cao, kết hợp với hệ thống điều khiển servo Mitsubishi Nhật Bản, đảm bảo độ chính xác khi cấp liệu.
- Vận hành thông qua màn hình cảm ứng HMI, thuận tiện và dễ sử dụng.
- Chức năng giám sát vật liệu tự động giúp tiết kiệm nhân lực và có thể kết nối với máy dập để nâng cao độ an toàn khi vận hành.
- Đối với vật liệu dày, có thể sử dụng cơ cấu cấp liệu 4 con lăn nhằm đảm bảo độ ổn định và chính xác khi cấp liệu.
- Chức năng NC di chuyển trái-phải giúp tối ưu hóa hiệu suất sử dụng vật liệu, giảm phế liệu và mang lại hiệu quả sản xuất cao hơn so với máy cấp liệu truyền thống.
- Máy được thiết kế với kết cấu liền khối, sử dụng ray dẫn hướng tuyến tính và truyền động bằng vít me bi, đảm bảo vận hành ổn định, chính xác và hiệu quả.
Thông số kỹ thuật
NC4-RL Series Specification
| Model | NC4-200RL | NC4-300RL | NC4-400RL | NC4-500RL | NC4-600RL | NC4-800RL | |
|---|---|---|---|---|---|---|---|
| Width of Material | mm | 200 | 300 | 400 | 500 | 600 | 800 |
| Thickness of Material | mm | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 | 0.1 ~ 4.5 |
| Feed Roll Up | mm | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) | 112 x 1 (Pu Roll) |
| Work Roll Down | mm | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 | 112 x 1 |
| Servo Motor | kW | 2.0 | 3.5 | 3.5 | 5.0 | 5.0 | 7.0 |
| Feed Length | mm | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 | 1 ~ 9999.99 |
Chuyên khoa
- ● Hệ thống nhả bằng khí nén
- ● Tiết kiệm vật liệu
- ● Độ ổn định cao
- ● Hỗ trợ phần mềm kỹ thuật theo yêu cầu đặc biệt
- ● Hiệu suất cao
- ● Độ chính xác cao
- ● Có thể tùy chỉnh theo yêu cầu
-

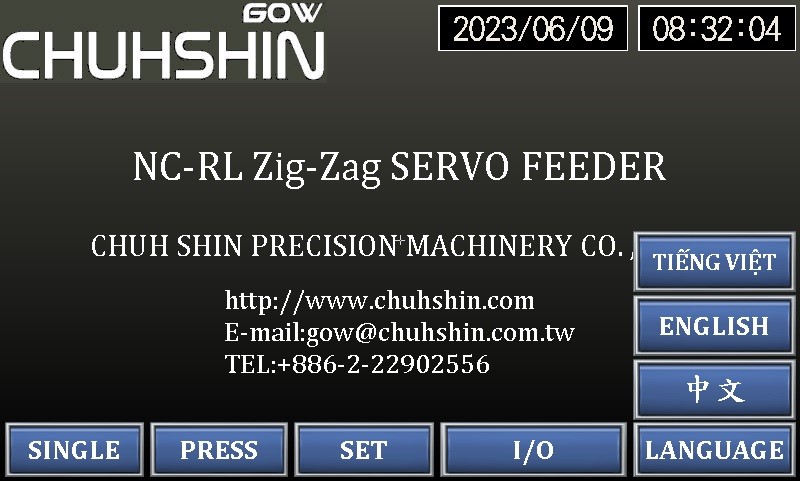

Màn hình chính: Có thể lựa chọn giao diện tiếng Trung hoặc tiếng Anh. -

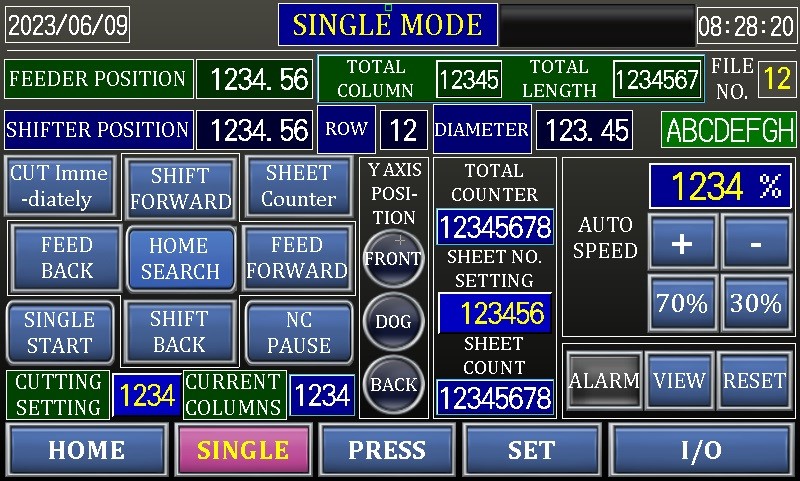

Chế độ chạy đơn: Dùng để căn chỉnh khuôn, điều chỉnh tinh và dập một hành trình -

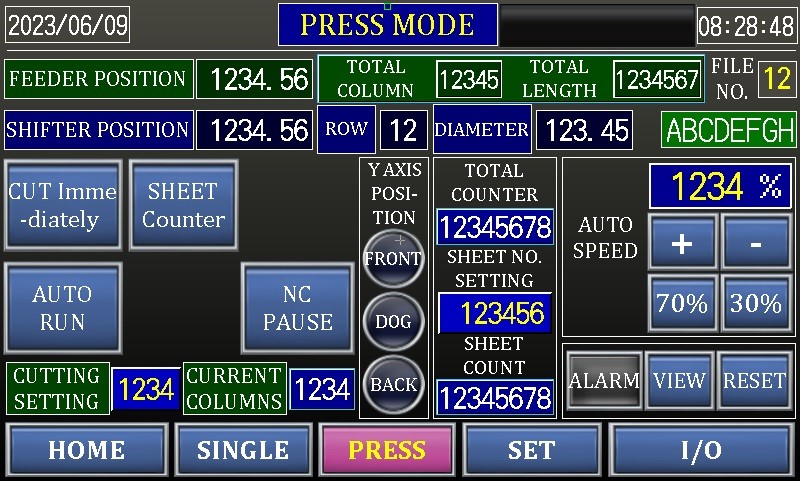

Chế độ máy dập (Press Mode): Dập liên tục. -

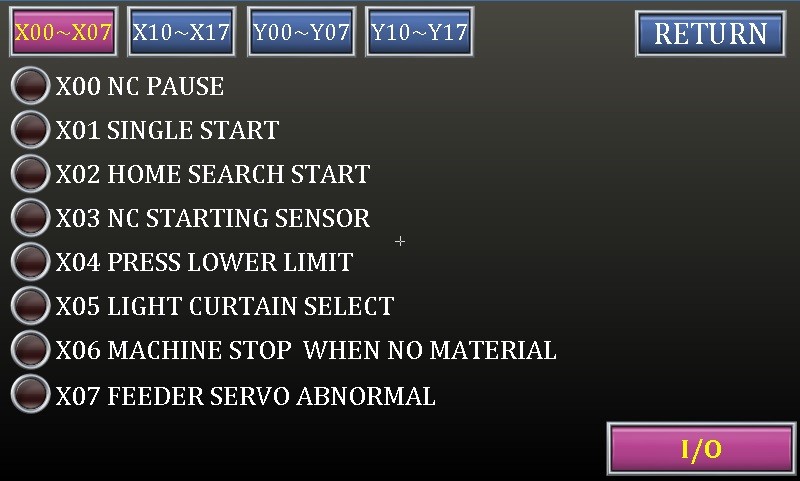

Màn hình giám sát I/O -

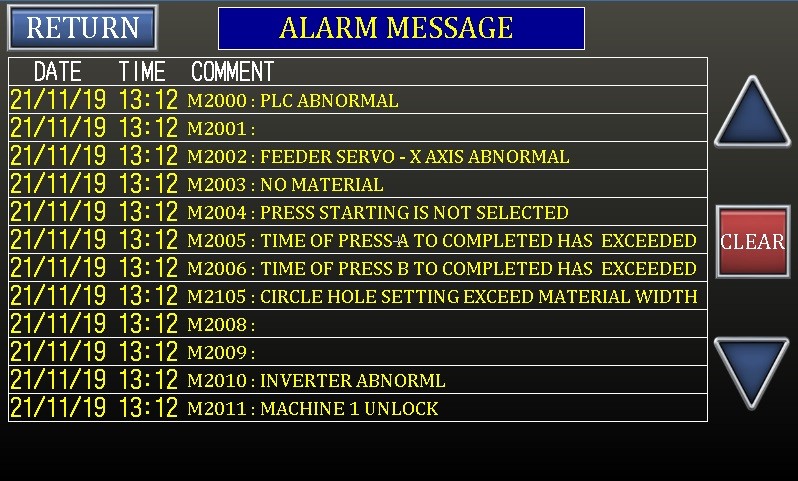

Màn hình báo lỗi (Alarm)
-

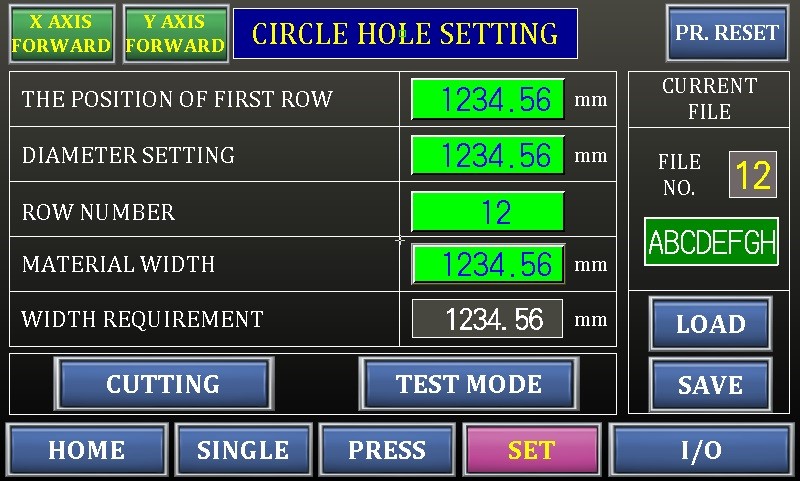

Chế độ cài đặt: Có thể lựa chọn chế độ cài đặt lỗ tròn hoặc cài đặt tùy chỉnh theo yêu cầu đặc biệt. -
Hình minh họa dập vật liệu
-

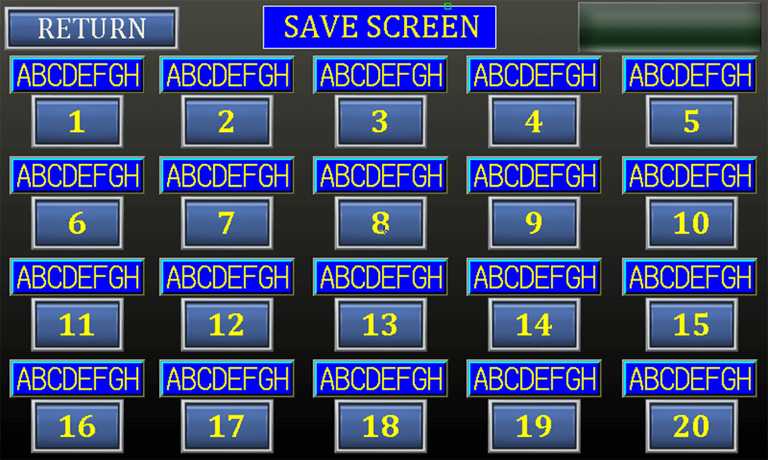

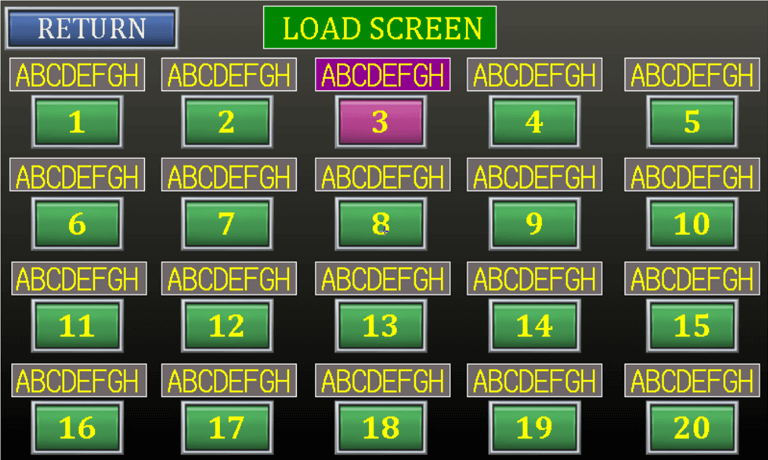

Chức năng này có thể ghi nhớ, lưu trữ và truy xuất giá trị chiều dài nạp liệu, đồng thời kết hợp với số mã khuôn để lưu vào bộ nhớ -
Phụ kiện
- ● Cài đặt bằng màn hình cảm ứng 7 inch
- ● NC di chuyển trái-phải (điều khiển servo, 2 bộ ray dẫn hướng tuyến tính, 1 bộ vít me bi, chương trình sắp xếp 5 hàng)
- ● Bộ điều khiển PLC
- ● Bộ điều khiển servo bằng máy tính
- ● Bộ truyền động bằng hộp giảm tốc
- ● Con lăn cấp liệu nhả bằng khí nén
- Bộ cấp dầu bôi trơn hai mặt có chức năng vi chỉnh
- Nâng cấp máy cấp liệu thành loại 4 con lăn, kết hợp với bộ truyền động bằng hộp bánh răng (dùng cho vật liệu có độ dày 5–6 mm).
- Có thể lắp thêm bộ mã hóa (Encoder) bên ngoài để tự động bù sai số cấp liệu tích lũy.
- Đáp ứng các yêu cầu về phần mềm lập trình chuyên dụng
