NCZ6 Series
Dòng máy 3 TRONG 1 NCZ: Máy xả cuộn / Máy nắn thẳng chính xác hai đoạn / Máy cấp liệu
Giải pháp
Ngành công nghiệp AINgành công nghiệp màn hìnhNgành công nghiệp điện tửNgành y tếNgành thiết bị gia dụngNgành ngũ kim
Máy NCZ 3 trong 1 là hệ thống tích hợp hiệu suất cao, kết hợp các chức năng cấp phôi, nắn phẳng và cắt vào một thiết bị duy nhất, được thiết kế đặc biệt cho các dây chuyền sản xuất gia công kim loại. Máy tự động hóa việc xử lý vật liệu và phù hợp với nhiều loại kim loại như thép, nhôm và thép không gỉ (Inox).
Đặc trưng
- Thiết kế khái niệm mới giúp giảm thiểu không gian và tiết kiệm diện tích lắp đặt thiết bị một cách hiệu quả.
- Phương pháp nắn phẳng của máy này áp dụng thiết kế 3 giai đoạn (3 Sections Leveling). Vật liệu được nắn phẳng qua 3 giai đoạn khác nhau mà không cần điều chỉnh theo đường kính trong và ngoài, giúp giải quyết yêu cầu khắt khe về độ phẳng và nâng cao độ ổn định của vật liệu.
- Đầu máy nắn phẳng sử dụng thiết kế lật mở bằng khí nén (Flip-Top), giúp việc lau chùi và bảo dưỡng trở nên thuận tiện, thao tác dễ dàng, từ đó đảm bảo và nâng cao chất lượng sản phẩm.
- Cấu trúc cơ khí có độ cứng cao kết hợp với hệ thống điều khiển servo Mitsubishi của Nhật Bản giúp đảm bảo độ chính xác khi cấp phôi.
- Phương thức vận hành sử dụng bảng điều khiển màn hình cảm ứng HMI, thao tác đơn giản, thân thiện với người dùng và giúp nâng cao hiệu suất làm việc.
- Chức năng giám sát vật liệu tự động giúp tiết kiệm nhân lực và có thể kết nối liên động (Interlock) với máy dập để đảm bảo an toàn tối đa trong quá trình vận hành.
- Lô cấp phôi và lô nắn phẳng được xử lý nhiệt đặc biệt đạt tiêu chuẩn độ cứng HRC60, bề mặt được mạ crom cứng và mài nhẵn qua nhiều công đoạn công nghệ, mang lại đặc tính độ cứng cao, chống mài mòn tốt và kéo dài vòng đời sử dụng của con lăn.
- Cuộn xả phôi (Uncoiler) sử dụng cơ cấu nong trục bằng thủy lực, giúp tiết kiệm sức lao động hiệu quả và nâng cao năng suất làm việc.
- Kết hợp với cuộn xả phôi loại đầu đôi (Twin type uncoiler) và thiết bị xe nạp cuộn (Coil car) giúp tiết kiệm thời gian nạp phôi cuộn và gia tăng hiệu suất sản xuất.
Thông số kỹ thuật
NCZ6 Series for 1.0 ~ 6.0 mm
| Model | NCZ6-300 | NCZ6-400 | NCZ6-500 | NCZ6-600 | NCZ6-700 | NCZ6-800 | NCZ6-900 | NCZ6-1000 | |
|---|---|---|---|---|---|---|---|---|---|
| Width of Material | mm | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
| Thickness of Material | mm | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 | 1.0 ~ 6.0 |
| Feed Roll | mm | 132 x 2 pcs | 132 x 2 pcs | 132 x 2 pcs | 132 x 2 pcs | 132 x 2 pcs | 132 x 2 pcs | 144 x 2 pcs | 144 x 2 pcs |
| Work Roll | mm | 96 x 17 pcs | 96 x 17 pcs | 96 x 17 pcs | 114 x 17 pcs | 114 x 17 pcs | 114 x 17 pcs | 120 x 17 pcs | 120 x 17 pcs |
| Work Roll Arrangement | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | 1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upeer 2 / Lower 3, 3ʳᵈ Section:Upper 5 / Lower 4 | |
| Main Servo Motor | kW | 5.0 | 5.0 | 7.0 | 7.0 | 7.0 | 11.0 | 15.0 | 15.0 |
| Air Supply | kg/cm² | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| P. L. H Adjustment | mm | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 | Cust. Demand High ±100 |
Uncoiler Specifications
| Width of Material | mm | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|
| Max. Coil Weight | kg | 1500 | 2000 | 2000 | 3000 | 3000 | 5000 | 5000 | 5000 |
| Coil I. D. | mm | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 | Ø450 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 | Ø480 ~ 520 |
| Max. Coil O. D. | mm | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 | Ø1200 or Ø1500 |
| Uncoiler Expansion | Hydraulic | Hydraulic | Hydraulic | Hydraulic | Hydraulic | Hydraulic | Hydraulic | Hydraulic | |
| Uncoiler Motor | HP | 1 | 2 | 2 | 3 | 3 | 5 | 5 | 5 |
| Uncoiler Inverter | kW | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 3.7 | 5.5 | 5.5 |
Chuyên khoa
- • Độ phẳng cao
- • Hiệu suất cao
- • Độ chính xác khi cấp phôi
- • Tiết kiệm không gian (hơn 60%)
- • Độ ổn định cao
- • Độ chuẩn xác cao
- • Phụ kiện tiêu chuẩn: Thiết bị mở lật đầu máy nắn phẳng
-
Thiết bị mở lật đầu máy nắn phẳng
-

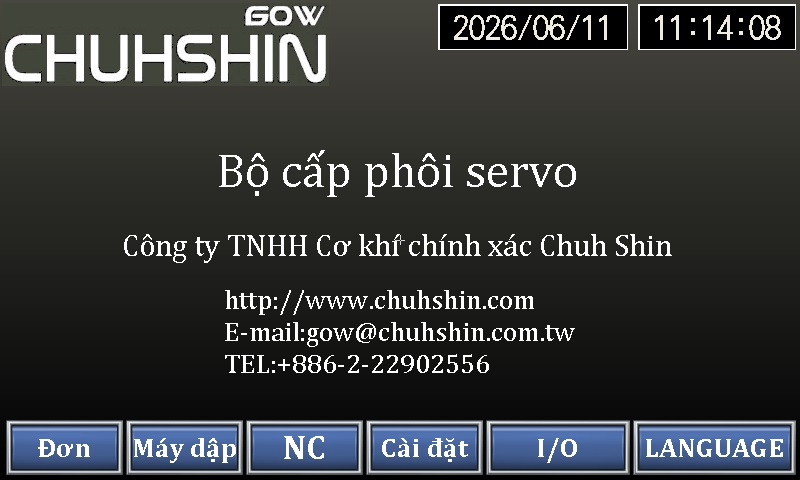

Màn hình chính: Có thể chọn giao diện tiếng Trung hoặc tiếng Anh. -

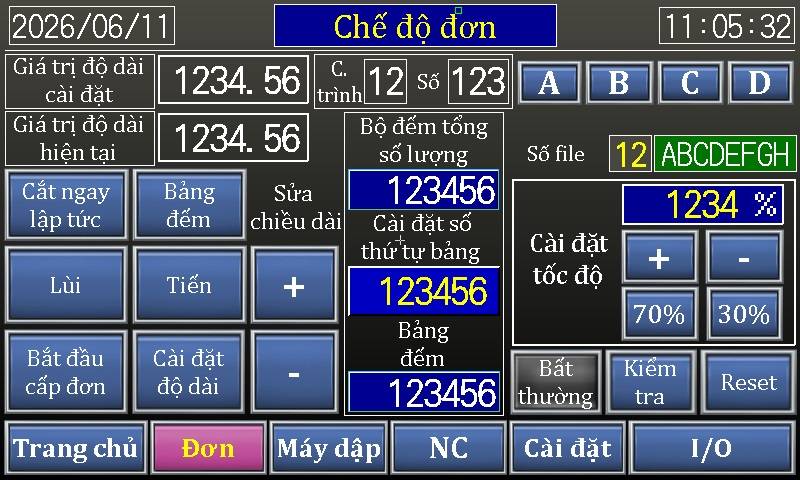

Chế độ hành trình đơn: Dùng để thử khuôn, tinh chỉnh và dập một hành trình. -

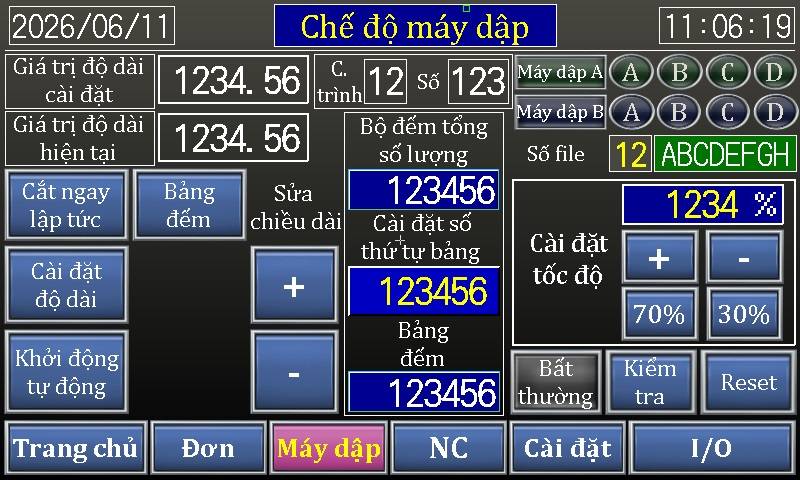

Chế độ máy dập (Press Mode): Dập liên tục. -

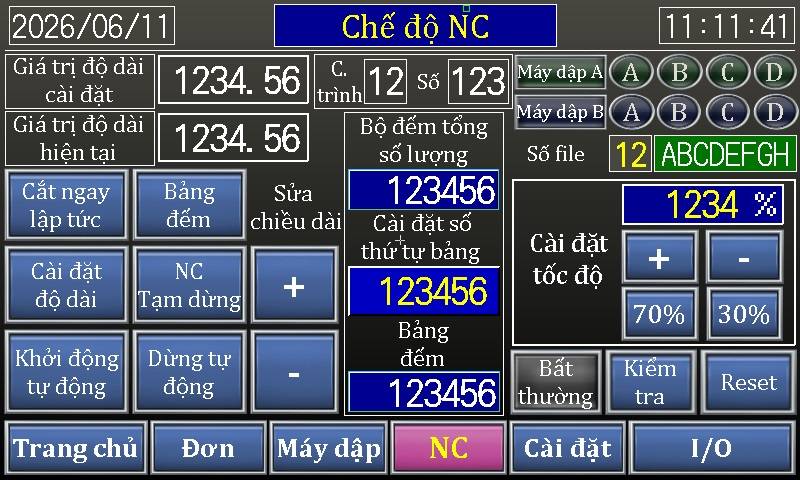

Chế độ NC: Máy cấp phôi (Feeder) điều khiển máy dập hoạt động dập liên tục. -

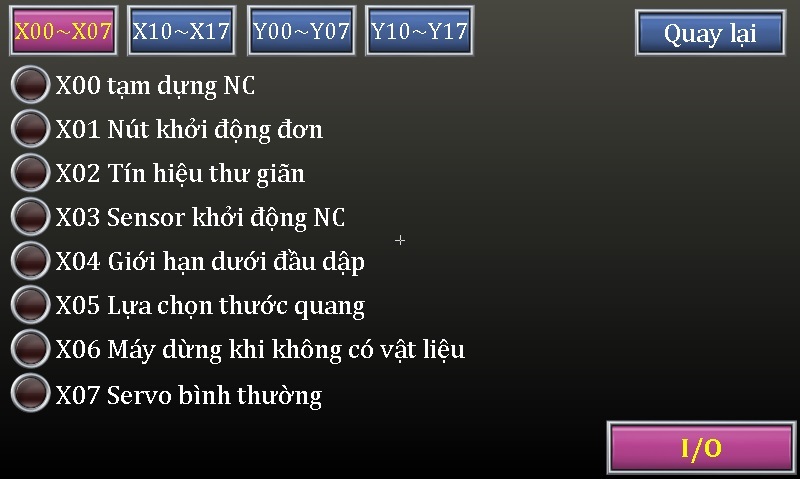

Màn hình giám sát I/O -

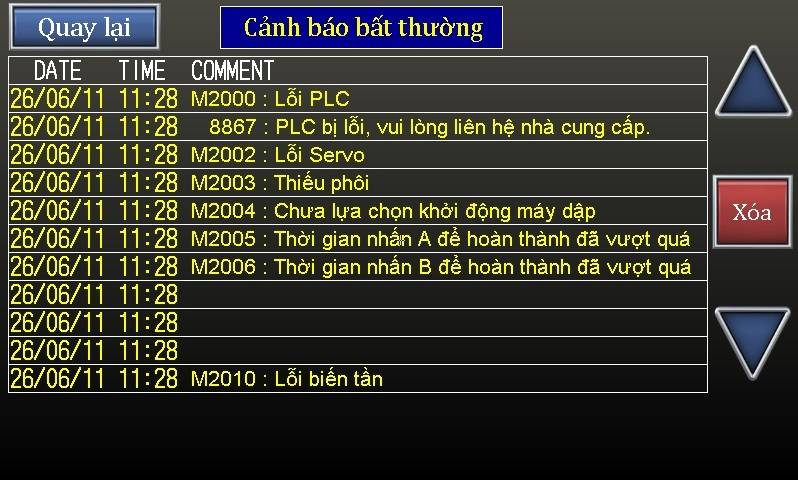

Màn hình hiển thị và giải thích thông báo lỗi / cảnh báo
-

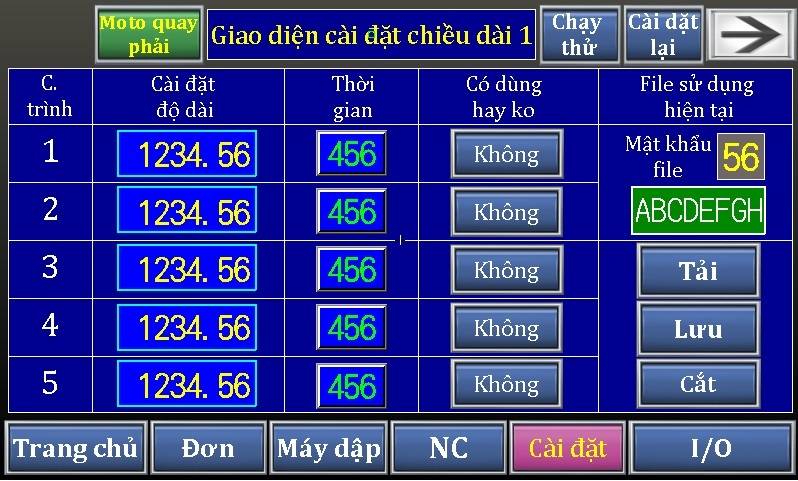

Cài đặt chiều dài vật liệu: Áp dụng cho yêu cầu cài đặt chiều dài cấp phôi đa đoạn. -
-

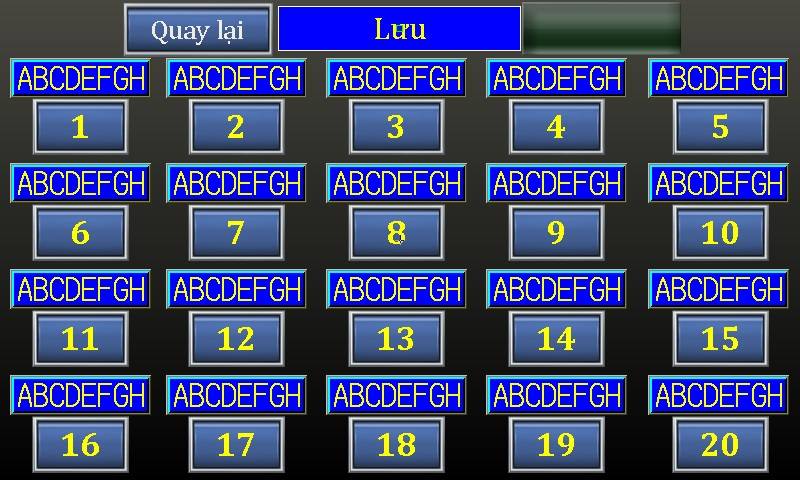

Chức năng này có thể ghi nhớ, lưu trữ và truy xuất giá trị chiều dài nạp liệu, đồng thời kết hợp với số mã khuôn để lưu vào bộ nhớ -
Phụ kiện
- • Cài đặt nhiều bước tiến (multi-pitch) có thể lập trình kèm chức năng xuất tín hiệu cắt (Khi đạt đến số lần cài đặt, có thể chọn xuất tín hiệu để cắt đứt vật liệu).
- • Thiết lập qua bảng điều khiển màn hình cảm ứng HMI.
- • Thiết bị vi chỉnh 2 điểm (Kèm đồng hồ so / Dial gauge).
- • Thiết bị mở lật đầu máy nắn phẳng (Flip-Top leveler head).
- • Cơ cấu mở và nhả lô nắn phẳng bằng khí nén.
- • Cuộn xả phôi dẫn động bằng mô-tơ kết hợp điều khiển biến tần.
- • Thiết bị điều khiển bằng cảm biến quang điện cho cuộn xả phôi.
- • Cơ cấu nong trục chính bằng thủy lực cho cuộn xả phôi.
- • Giá chặn dẫn hướng cuộn phôi quay tay.
- • Cần ép phôi / Tay tì cuộn (Snubber arm).
- • Thiết bị dẫn hướng phôi (Carry over guide).
- • Cơ cấu kẹp ép phôi (Áp dụng cho các dòng máy từ NCZ3 trở lên).
- • Lưỡi bóc/tách phôi nạp liệu (Peeler).
- • Cơ cấu nắn sơ bộ / Ép phẳng đầu phôi (Áp dụng cho các dòng máy từ NCZ3 trở lên).
