NCZ1 Series

Dòng máy NCZ nắn phẳng ba giai đoạn và cấp liệu 3 trong 1

Giải pháp Ngành công nghiệp AI Ngành công nghiệp điện tử Ngành y tế Ngành thiết bị gia dụng

Dòng máy NCZ nắn phẳng ba giai đoạn và cấp liệu 3 trong 1 tích hợp máy xả cuộn, hệ thống nắn phẳng ba giai đoạn và bộ cấp liệu servo NC trong một thiết bị duy nhất. Máy được thiết kế chuyên biệt cho các dây chuyền dập kim loại chính xác, giúp tiết kiệm hiệu quả không gian nhà xưởng đồng thời nâng cao hiệu suất sản xuất tổng thể.
Máy sử dụng thiết kế nắn phẳng ba giai đoạn độc đáo kết hợp với kết cấu cơ khí có độ cứng vững cao. Vật liệu trước tiên đi qua giai đoạn thứ nhất và thứ hai để hiệu chỉnh độ cong ở phía trong và phía ngoài của cuộn, sau đó được nắn phẳng chính xác ở giai đoạn thứ ba. Thiết kế này giúp giảm hiệu quả ảnh hưởng của độ cong vật liệu đến chất lượng sản phẩm, đồng thời nâng cao hơn nữa độ chính xác nắn phẳng và độ ổn định khi cấp liệu. Kết hợp với giao diện vận hành thân thiện với người sử dụng, máy mang lại khả năng vận hành thuận tiện và hiệu quả, đáp ứng đầy đủ nhu cầu của các dây chuyền dập chính xác hiện đại và phù hợp với nhiều ứng dụng dập sản phẩm kim loại chính xác.

Đặc trưng

Thiết kế khái niệm mới giúp giảm thiểu không gian và tiết kiệm diện tích lắp đặt thiết bị một cách hiệu quả.
Phương pháp nắn phẳng của máy này áp dụng thiết kế 3 giai đoạn (3 Sections Leveling). Vật liệu được nắn phẳng qua 3 giai đoạn khác nhau mà không cần điều chỉnh theo đường kính trong và ngoài, giúp giải quyết yêu cầu khắt khe về độ phẳng và nâng cao độ ổn định của vật liệu.
Đầu máy nắn phẳng sử dụng thiết kế lật mở bằng khí nén (Flip-Top), giúp việc lau chùi và bảo dưỡng trở nên thuận tiện, thao tác dễ dàng, từ đó đảm bảo và nâng cao chất lượng sản phẩm.
Cấu trúc cơ khí có độ cứng cao kết hợp với hệ thống điều khiển servo Mitsubishi của Nhật Bản giúp đảm bảo độ chính xác khi cấp phôi.

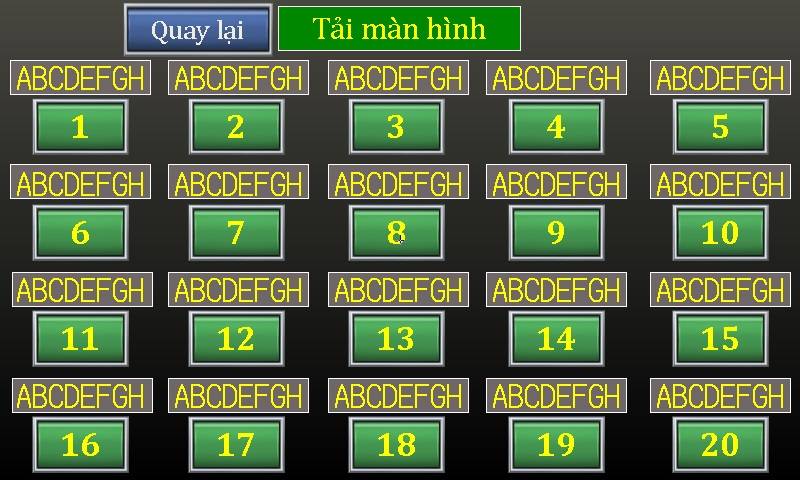

Phương thức vận hành sử dụng bảng điều khiển màn hình cảm ứng HMI, thao tác đơn giản, thân thiện với người dùng và giúp nâng cao hiệu suất làm việc.
Chức năng giám sát vật liệu tự động giúp tiết kiệm nhân lực và có thể kết nối liên động (Interlock) với máy dập để đảm bảo an toàn tối đa trong quá trình vận hành.
Lô cấp phôi và lô nắn phẳng được xử lý nhiệt đặc biệt đạt tiêu chuẩn độ cứng HRC60, bề mặt được mạ crom cứng và mài nhẵn qua nhiều công đoạn công nghệ, mang lại đặc tính độ cứng cao, chống mài mòn tốt và kéo dài vòng đời sử dụng của con lăn.
Cuộn xả phôi (Uncoiler) sử dụng cơ cấu nong trục bằng thủy lực, giúp tiết kiệm sức lao động hiệu quả và nâng cao năng suất làm việc.
Kết hợp với cuộn xả phôi loại đầu đôi (Twin type uncoiler) và thiết bị xe nạp cuộn (Coil car) giúp tiết kiệm thời gian nạp phôi cuộn và gia tăng hiệu suất sản xuất.

Thông số kỹ thuật

NCZ1 Series for 0.3 ~ 1.0 mm

Model		NCZ1-300	NCZ1-400	NCZ1-500	NCZ1-600	NCZ1-700	NCZ1-800	NCZ1-900	NCZ1-1000
Width of Material	mm	300	400	500	600	700	800	900	1000
Thickness of Material	mm	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0
Feed Roll	mm	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs	70 x 2 pcs
Work Roll	mm	40 x 19 pcs	40 x 19 pcs	40 x 19 pcs	40 x 19 pcs	51 x 19 pcs	51 x 19 pcs	51 x 19 pcs	51 x 19 pcs
Work Roll Arrangement		1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5	1ˢᵗ Section:Upper 2 / Lower 1, 2ⁿᵈ Section: Upper 2 / Lower 3, 3ʳᵈ Section:Upper 6 / Lower 5
Main Servo Motor	kW	3.5	3.5	3.5	5.0	5.0	5.0	7.0	7.0
Air Supply	kg/cm²	5	5	5	5	5	5	5	5
P. L. H Adjustment	mm	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100

NCZ1 Uncoiler Specifications

Width of Material	mm	300	400	500	600	700	800	900	1000
Max. Coil Weight	kg	1500	2000	2000	3000	3000	5000	5000	5000
Coil I. D.	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
Max. Coil O. D.	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
Uncoiler Expansion		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
Uncoiler Motor	HP	1	1	2	2	2	3	3	5
Uncoiler Inverter	kW	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7
