Dòng máy nắn phẳng và cấp liệu NCL 3 trong 1

NCL1 Series

Dòng máy nắn phẳng và cấp liệu NCL 3 trong 1

Giải pháp Ngành công nghiệp AI Ngành công nghiệp điện tử Ngành thiết bị gia dụng Ngành ngũ kim

Dòng máy NCL 3 trong 1 tích hợp chức năng xả cuộn, nắn phẳng và cấp liệu trong một thiết bị duy nhất, được thiết kế chuyên biệt cho các dây chuyền gia công và dập kim loại. Thiết kế tích hợp này giúp tiết kiệm hiệu quả không gian nhà xưởng. Trước quá trình dập, máy thực hiện các công đoạn xả cuộn, nắn phẳng và cấp liệu tự động, giúp nâng cao hiệu suất sản xuất và giảm nhu cầu lao động thủ công. Với giao diện vận hành thân thiện với người sử dụng, máy mang lại sự tiện lợi và hiệu quả cao trong vận hành, đáp ứng đầy đủ các yêu cầu của sản xuất dập kim loại hiện đại. Máy phù hợp cho nhiều loại vật liệu kim loại như thép và thép không gỉ (inox).

Đặc trưng

Tiết kiệm không gian: Khái niệm và thiết kế mới giúp giảm thiểu yêu cầu về diện tích lắp đặt.
Độ chính xác cao: Thiết kế cấu trúc cơ khí độ cứng cao kết hợp với hệ thống điều khiển Servo Mitsubishi đảm bảo độ chính xác khi cấp phôi.

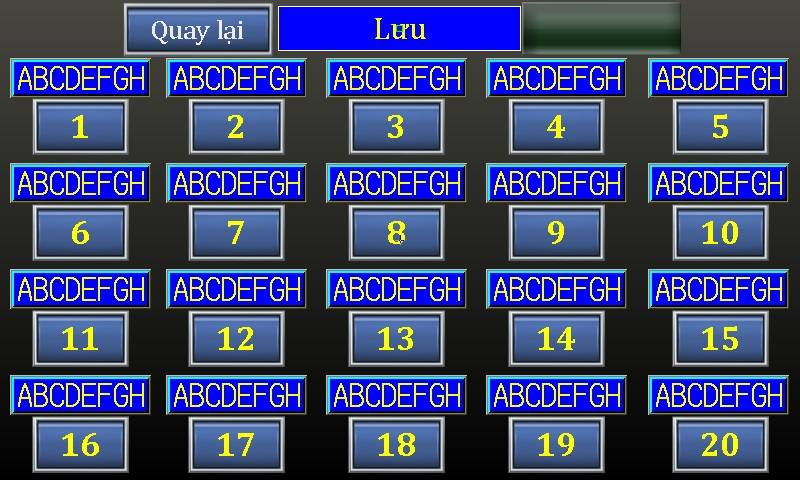

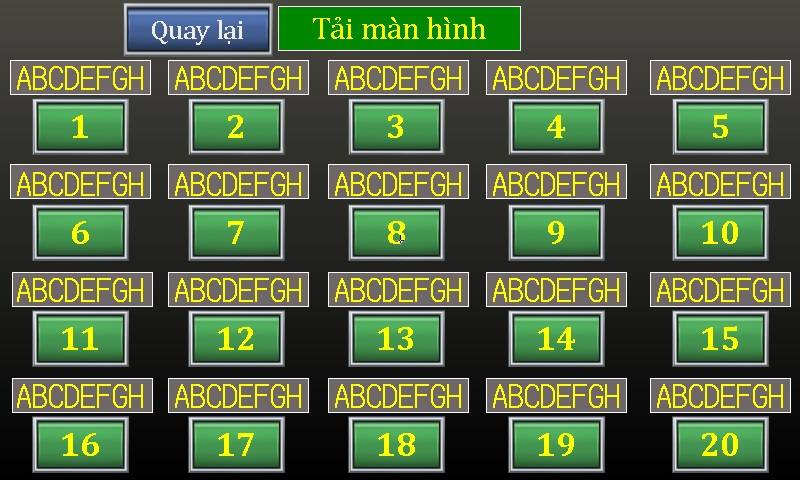

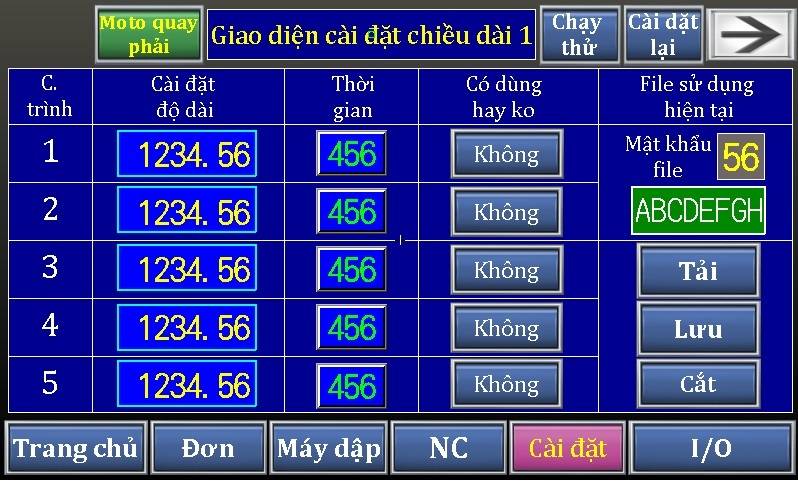

Vận hành thân thiện: Sử dụng hệ thống điều khiển màn hình cảm ứng HMI, giúp thao tác dễ dàng và trực quan.
Giám sát an toàn: Chức năng giám sát cấp phôi tự động hoạt động như một cơ chế an toàn khi thiết bị khóa liên động (interlock) với máy dập.
Trục lăn bền bỉ: Các trục lăn cấp phôi và trục lăn nắn thẳng đã trải qua xử lý nhiệt đặc biệt HRC 60° để đạt độ chính xác cao, bề mặt được mạ crom và mài bóng, mang lại độ cứng cao, khả năng chống mài mòn tốt và tuổi thọ dài.
Bung tâm thủy lực: Thiết kế máy xả cuộn bung tâm thủy lực giúp công việc hiệu quả hơn.
Tùy chọn nâng cao: Có thể kết hợp với máy xả cuộn đôi (Twin type) và xe goòng tải cuộn (Coil car) để tiết kiệm thời gian nạp liệu và tăng hiệu suất.

Thông số kỹ thuật

NCL1 Series for 0.3 ~ 1.0 mm

Model		NCL1-300	NCL1-400	NCL1-500	NCL1-600	NCL1-700	NCL1-800	NCL1-900	NCL1-1000
Width of Material	mm	300	400	500	600	700	800	900	1000
Thickness of Material	mm	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0	0.3 ~ 1.0
Feed Roll	mm	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs	72 x 2 pcs
Work Roll	mm	40 x 9 pcs	40 x 9 pcs	40 x 9 pcs	40 x 9 pcs	51 x 9 pcs	51 x 9 pcs	51 x 9 pcs	51 x 9 pcs
Work Roll Arrangement		Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4	Upper 5 / Lower 4
Main Servo Motor	kW	2.0	3.5	3.5	3.5	5.0	5.0	5.0	7.0
Air Supply	kg/cm²	5	5	5	5	5	5	5	5
P. L. H Adjustment	mm	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100	Cust. Demand High ±100

NCL-1 Uncoiler Specifications

Width of Material	mm	300	400	500	600	700	800	900	1000
Max. Coil Weight	kg	1500	2000	2000	3000	3000	5000	5000	5000
Coil I. D.	mm	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø450 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520	Ø480 ~ 520
Max. Coil O. D.	mm	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500	Ø1200 or Ø1500
Uncoiler Expansion		Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic	Hydraulic
Uncoiler Motor	HP	1	1	2	2	3	3	3	5
Uncoiler Inverter	kW	1.5	1.5	1.5	2.2	2.2	3.7	3.7	3.7

Chuyên khoa

• Tiết kiệm không gian
• Độ ổn định cao
• Hiệu suất cao
• Độ chính xác cao
• Tính chính xác

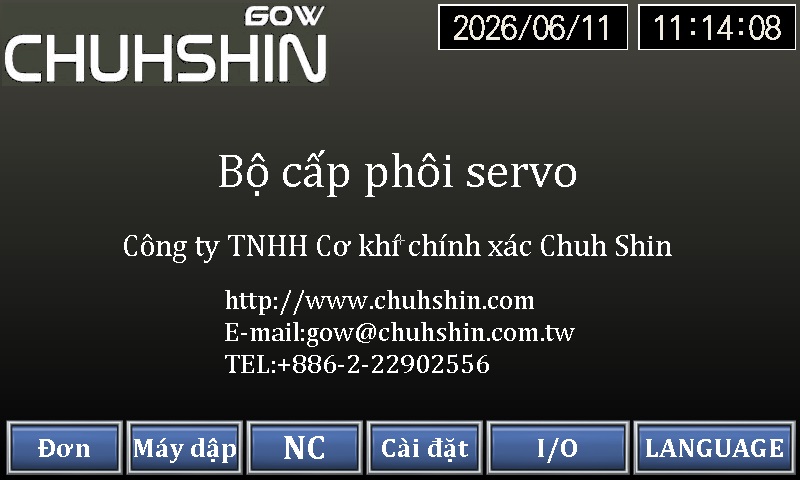

Màn hình chính: Có thể chọn giao diện tiếng Trung hoặc tiếng Anh.

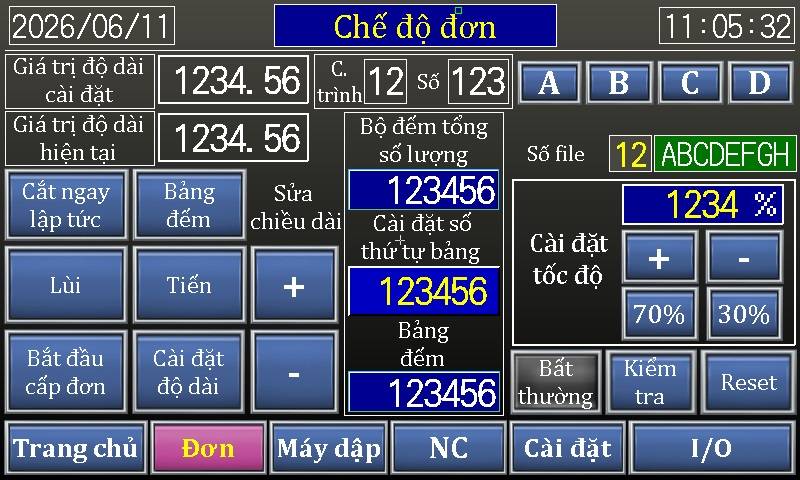

โหมด Single Action (ทำงานจังหวะเดียว): สำหรับการทดสอบและปรับละเอียดแม่พิมพ์ รวมถึงการปั๊มแบบหนึ่งรอบการทำงาน (Single-stroke stamping)

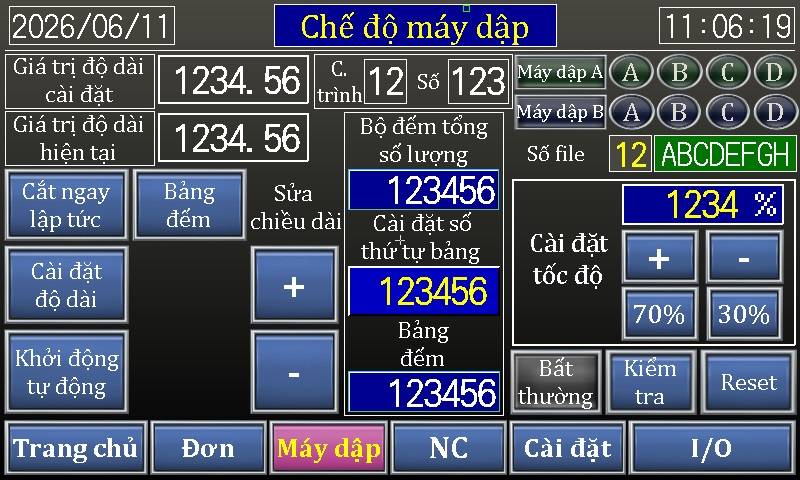

Chế độ máy dập (Press Mode): Dập liên tục.

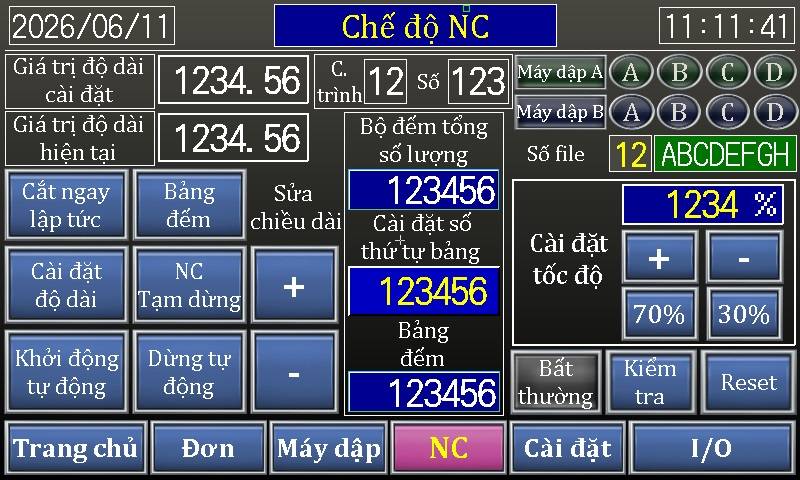

Chế độ NC: Máy cấp phôi (Feeder) điều khiển máy dập hoạt động dập liên tục.

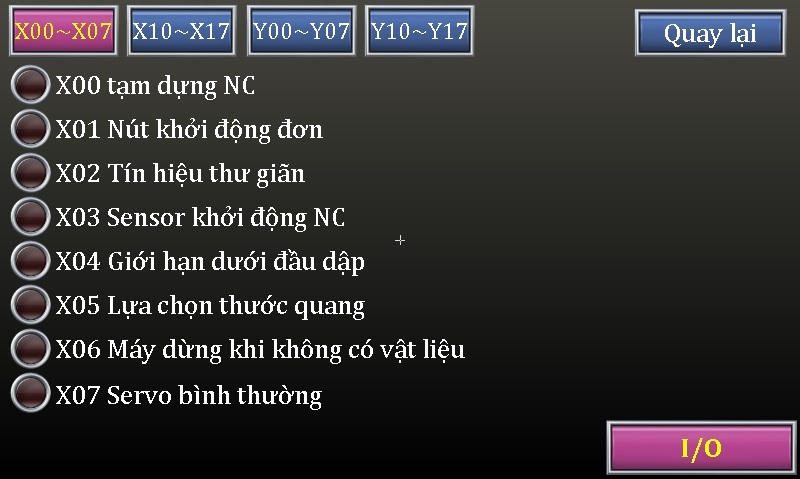

Màn hình giám sát I/O

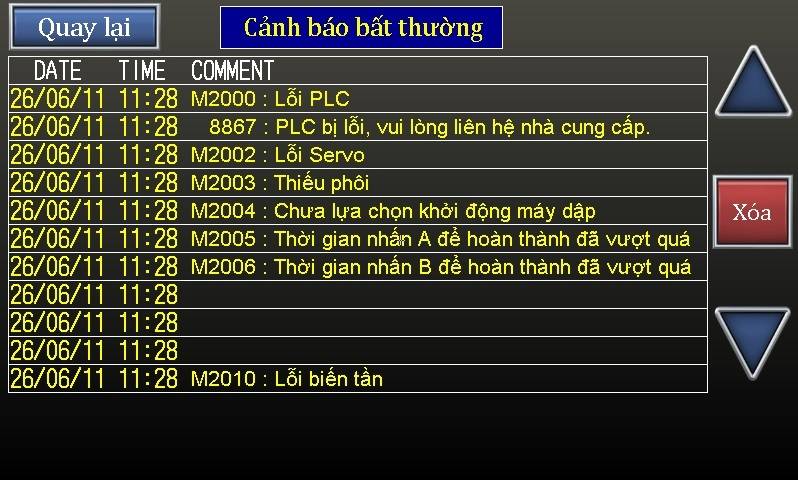

Màn hình báo lỗi (Alarm)
